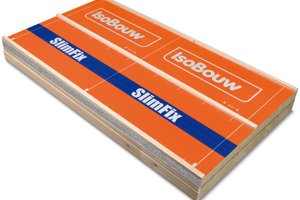

SlimFix-XT Passief dakpanelen

Voor betaalbaar energieneutraal en/of passiefhuis bouwen

• Een uitstekende, blijvende isolatiewaarde t/m Rc-waarde 12.0.
• Ideaal voor energieneutraal en passief bouwen.
• Brandreactieklasse C-s2, d0 (Efectis certificatie).
• Vochtongevoelig.
• dakpanelen met grote overspanningsmogelijkheden.
• Licht in gewicht.
• Eenvoudig verwerkbare dakelementen.
• Duurzaam en milieuvriendelijk.
• Met doordachte verwerkingsadviezen.

Toepassingsgebied

SlimFix^XT Passief dakpanelen zijn toepasbaar onder met pannen of andere schubvormige bedekking afgewerkte hellende daken van woningen en utiliteitsgebouwen t/m binnenklimaatklasse 3. Voor andere dakbedekkingen dan betonpannen moet overleg met IsoBouw en de constructeur plaats vinden. Door de hoge isolatiewaarde zijn de dakpanelen ideaal voor toepassing in een passiefhuis of voor energieneutraal bouwen.

Productsamenstelling SlimFix^XT Passief dakpanelen

• Bovenplaat: Vochtbestendige houtspaanplaat, klasse P5 volgens NEN EN 120 en E1 volgens NEN EN 312, 8 mm dik, oranje cachering met handige referentiestrepen, met 3 tengellatten, afm. 20 x 30 mm.
• Isolatiemateriaal: airpop^® isolatiekern EPS^HR-SE met verhoogd isolerend vermogen, met 2 geïntegreerde houten ribben 24x42 mm.
• Extra tussenplaten: 2x vochtbestendige houtspaanplaat, 3 mm dik.
• Onderplaat: Vochtbestendige houtspaanplaat, 8 mm dik, voorzien van een onbrandbaar Xire^®-schild en een witte zichtzijde.
• Langsribben en gootregel: Europees vurenhout.

Luchtdicht bouwen

Naast de toepassing van isolatiesystemen met een hoge isolatiewaarde is een goede luchtdichtheid een voorwaarde om een goede energieprestatie te behalen.
Op onze kennispagina en via onze detailleringsoplossingen geven wij u meerdere tips waarmee u de SlimFix^XT dakelementen eenvoudig luchtdicht kunt verwerken.

Brandveiligheid

SlimFix^XT Passief dakpanelen hebben een gecertificeerde brandklasse C-s2. d0. De dakconstructie kan bij een woningscheidend wanddetail uitgevoerd worden met een WBDBO van meer dan zestig minuten (zei detailleringen). In beide gevallen voldoet SlimFix^XT Passief ruimschoots aan de eisen uit het Bouwbesluit.

Geluid

• Vrijstaande woningen, eis: Bij een uitwendige scheidingsconstructie van een verblijfsgebied dient de karakteristieke geluidwering minimaal 20 dB te zijn (wering buitengeluid). SlimFix^XT Passief heeft een geluidisolatiewaarde van Rw > 34 dB. Hiermee wordt dus ruimschoots voldaan aan de eis. Bij ‘onbenoemde ruimten’ (zolders) gelden geen eisen.
• Geschakelde woningen, eis: Bij geschakelde woningen worden er naast de wering van buitengeluid ook eisen gesteld aan het overgangsgeluid. Bij uitwendige scheidingsconstructie van een verblijfsgebied moet de karakteristieke geluidwering minimaal 52 dB zijn.
  Hier wordt doorgaans aan voldaan bij toepassing van SlimFix^XT Passief. Dit is afhankelijk van de grootte van de verblijfsruimte. IsoBouw kan indien gewenst projectspecifiek advies geven.

Een passief dakelement met de beste milieuprestatie

Isolerende passief dakelementen met een isolatiekern van airpop^® (EPS) zijn het minst belastend voor het milieu. Wetenschappelijk onderzoek van NIBE heeft dit aangetoond.

Dakpanelen voor energieneutraal bouwen met extra aandacht voor de luchtdichtheid

Bij energieneutraal bouwen of het bouwen volgens de passiefhuis-methodiek gelden extra spelregels bij de verwerking van de dakelementen. Vooral de luchtdichte aansluiting van de dakpanelen onderling en met de overige bouwdelen is van belang voor een effectief resultaat. Bij levering ontvangt u naast de algemeen SlimFix verwerkingsvoorschriften uitgebreide aanvullende instructies voor de verwerking van de SlimFix^XT Passief dakpanelen.

Tips voor verwerking

• Zorg bij opslag dat de dakpanelen vrij van de grond liggen.
• Gebruik voor een gemakkelijke bevestiging de voorgeschreven bevestigingsmaterialen.
• Werk de zichtzijde af met luchtdichte afdekprofielen.
• Gebruik onze speciale tape voor een luchtdichte aansluiting.
• Nok en naden goed afdichten met bijvoorbeeld flexibele schuim.
• Direct onder het dak gelegen ruimtes goed ventileren.

Detailleringsoplossingen (2D)

Klik op het door u gewenste bestandsformaat en download de principedetails:

• PDF
• DWG
• DXF

In het pdf staan alle principedetails grafisch weergegeven met het daarbij behorende detailnummer. Deze nummers komen overeen met de file-naam bij de desbetreffende bestandsformaten.

Certificaten SlimFix^XT Passief dakpanelen

Klik op het betreffende logo voor het certificaat:

De prestatieverklaring (DoP) is vanwege het ontbreken van een geharmoniseerde Europese norm niet noodzakelijk voor dit product.

De toepassing van IsoBouw airpop® (EPS) past perfect binnen de uitgangspunten van circulair bouwen. IsoBouw airpop® kan met behoud van de positieve eigenschappen vele keren gerecycled worden. IsoBouw biedt verwerkers daarom de mogelijkheid om reststukken weer aan te bieden aan IsoBouw. Dit met het oogpunt circulair bouwen te borgen, vervuiling van de omgeving te beperken en hergebruik van grondstoffen te stimuleren.

Retoursysteem Use4ReUse

IsoBouw biedt met het Retoursysteem Use4ReUse de mogelijkheid om materiaalrestanten van de door ons geleverde producten weer retour te geven. Wilt u hiervan gebruik maken? Dan kan dat via inzamelzakken of bigbags. Deze zijn te bestellen bij onze afdeling Verkoop.

Lees ook deze handleiding over het retourhalen van reststukken bij dakelementen.

Hulpmaterialen dakelementen rekentool

Met behulp van deze hulpmaterialen rekentool kunt u bij eenvoudige zadel- of lessenaarsdaken bepalen welke en hoeveel bevestigers en profielen u nodig heeft en waar deze toegepast moeten worden.

Bij complexere dakconstructies geven wij u graag een projectspecifiek advies. Stuur hiervoor uw projectgegevens naar info@isobouw.nl

Tool openen

Attentie: Deze tool functioneert het beste bij gebruik van een desk- of laptop.

Bestekteksten en CAD (2D/3D/BIM-producttekeningen)

Met behulp van onderstaande 2D/3D/BIM-Bestekservice kunt u aan de hand van het volgen van keuzecriteria het gewenst producttype genereren. U kunt vervolgens kiezen voor:

• De bestektekst (in stabu- en neutraal formaat)
• 2D/3D Autodesk AutoCAD (dwg).
• 3D ARKEY / Adomi met ASD (dhg).
• 2D/3D Drawing Exchange Format (dxf).
• 3D Autodesk Revit (system family).
• 3D Autodesk Revit (model family).
• 3D BIM IFC-formaat (ifc).
