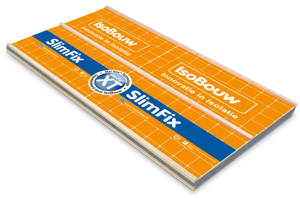

SlimFix-XT dakelementen

Zelfdragende dakelementen voor gordingdaken (nieuwbouw en renovatie)


De gecertificeerde SlimFixXT dakelementen zijn het antwoord van IsoBouw op de eisen in het Bbl/Bouwbesluit ten aanzien van de isolatiewaarde en brandklasse. Een SlimFixXT dakelement bevat alle eigenschappen die noodzakelijk zijn om aan alle voorwaarden te voldoen, en die zelfs te overtreffen. Zonder concessies te doen ten aanzien van de dunne dikte, de goede vochtbestendigheid, het lage gewicht, de grote overspanningen en de eenvoudige verwerking.

  • Brandreactieklasse C (eis: D).
  • Blijvend hoge isolatiewaarden van Rc 3,5 t/m 7,0 m2K/W.
  • Grote overspanningen mogelijk.
  • Zelfdragende sandwich dakplaten die dun en licht van gewicht zijn.

Dakelementen voor slim isoleren zonder concessies

  • Brandreactieklasse C (eis: D).
  • Dun en licht van gewicht, dus meer verwerkingsgemak.
  • Aansluitingen eenvoudiger realiseerbaar.
  • Zelfdragende dakelementen met grote overspanningsmogelijkheden.
  • Ongevoelig voor vocht en duurzaam.
  • Blijvend hoge isolatiewaarden van Rc 3,5 t/m 7,0 m2K/W.
  • Makkelijk op maat te maken zonder gezondheidsschadelijke stofhinder.
  • Volledig recyclebare dakelementen.
  • Dakplaat met een zeer hoog afwerkingsniveau.
  • De beste milieuclassificatie.
  • Uitstekende prijs/kwaliteitsverhouding.

Een dakplaat met gepatenteerde Xire® Technologie

De SlimFixXT dakelementen kenmerken zich door de toepassing van de innovatieve Xire® Technologie. Deze Xire® Technologie is een door IsoBouw gepatenteerde manier om een flinterdunne onbrandbare laag te creëren. Op basis van deze technologie zijn de SlimFixXT dakplaten voorzien van een onbrandbaar Xire®-schild. Hierdoor behoren de prestaties met betrekking tot de brandreactie van deze dakplaat tot de beste in de markt. Testen van Efectis wijzen uit dat SlimFixXT de brandklassen C-s2, d0 behaalt.



Geprefabriceerde maatwerkoplossingen

SlimFixXT dakelementen kunnen fabrieksmatig worden voorzien van diverse maatwerkoplossingen. Hiermee wint u tijd bij de verwerking en minimaliseert u afval. Voorbeelden van maatwerkoplossingen zijn: Een dakvenstervoorziening, paselementen, gekoppelde dakplaten en dakelementen die projectspecifiek voor het gehele dak op maat zijn gemaakt.

Dakvenstervoorziening Anim3

Maatwerkoplossing: Dakvenstervoorziening

Toepassingsgebied

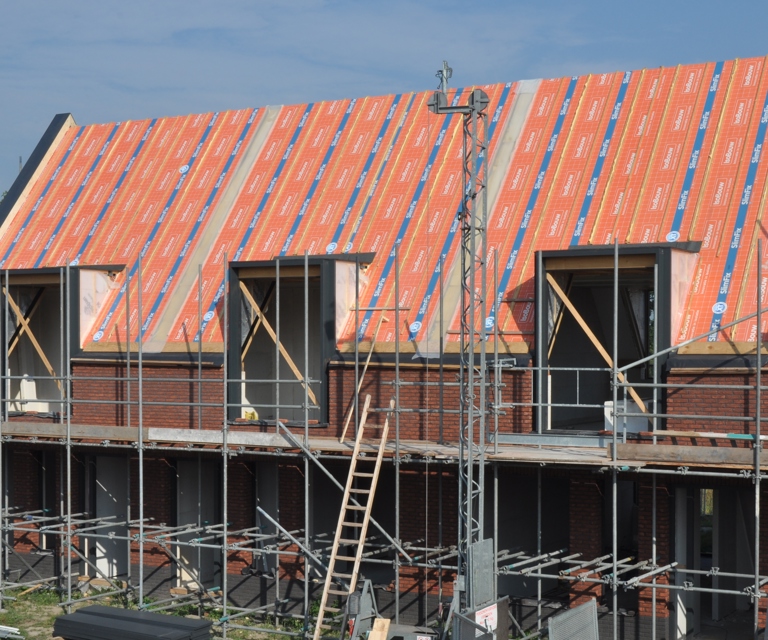

De zelfdragende SlimFixXT dakelementen zijn toepasbaar bij renovatie- en nieuwbouwprojecten onder met pannen of andere schubvormige bedekking afgewerkte hellende daken van woningen en utiliteitsgebouwen t/m binnenklimaatklasse 3. Voor andere dakbedekkingen dan dakpannen dient overleg met IsoBouw en de constructeur plaats te vinden.

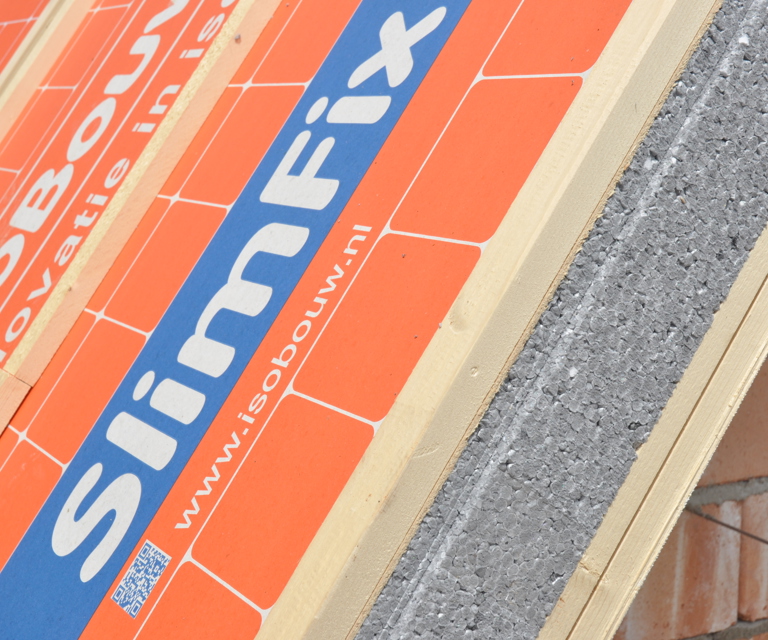

Productsamenstelling SlimFixXT dakelementen

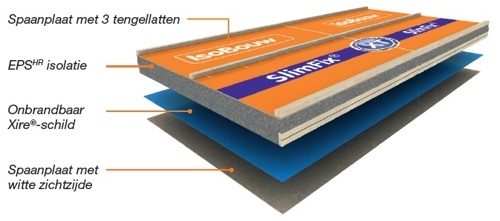

Samenstelling SlimFix XT dakplaat

  • Bovenplaat: Vochtbestendige houtspaanplaat, klasse P5 volgens NEN EN 120 en E1 volgens NEN EN 312, 3 of 8 mm dik, oranje cachering met handige referentiestrepen.
  • Isolatiemateriaal: isolatiekern EPSHR-SE met verhoogd isolerend vermogen.
  • Onderplaat: Als bovenplaat, echter voorzien van witte zichtzijde en een met glasvezel versterkt Xire®-schild (Xire® Technologie).
  • Langsribben, gootregel en tengellatten: Europees vurenhout.

Bij toepassing van de Flex-opties boei- of gootverjonging worden de elementen altijd geleverd met aan de lange zijde een houten langslat (type L)

Luchtdicht bouwen

Naast de toepassing van isolatiesystemen met een hoge isolatiewaarde is een goede luchtdichtheid een voorwaarde om een goede energieprestatie te behalen.
Op onze kennispagina en via onze detailleringsoplossingen geven wij u meerdere tips waarmee u de SlimFixXT dakelementen eenvoudig luchtdicht kunt verwerken.

Brandveiligheid

Beperking van het ontwikkelen van brand en rook: Met een brandreactieklasse C-s2, d0 voldoet de SlimFixXT dakplaat ruimschoots aan de eis van het Bbl/Bouwbesluit.
Beperking van uitbreiding van brand en rook: Een WBDBO van 60 minuten kan behaald worden door een brandwerend detail toe te passen op de woningscheidende wand. (zie detailleringen in ons KOMO attest -met-productcertificaat).

Raadpleeg te allen tijde ook ons KOMO attest -met-productcertificaat.

Geluid

  • Vrijstaande woningen, eis: Bij ‘onbenoemde ruimten’ (zolders) geen eisen, bij ‘verblijfsgebieden’ slaapkamers) geldt een GA;k-waarde van minimaal 20 dB(A). Met typen de dakplaat SlimFixXT 3/3 (Rw 29) wordt voldaan aan de eis. Kies een type SlimFixXT 8/8 (Rw 34) voor extra geluidwering.
  • Geschakelde woningen, overlangsgeluid: Typen SlimFixXT 8/8 (Rw 34) voldoen aan de eis van Ilu;k ≥ -5dB voor zolders. Bij een effectief dakoppervlak voor slaapkamers ≤ 5 m2 wordt voldaan aan de eis van ≥ 0 dB. In alle andere gevallen kan IsoBouw projectgericht advies geven.
  • Buitengeluid: alle typen SlimFixXT 8/8 (Rw 34) voldoen ruim aan de eisen van wering buitenlawaai.

Meer verwerkingsgemak met SlimFixXT dakelementen

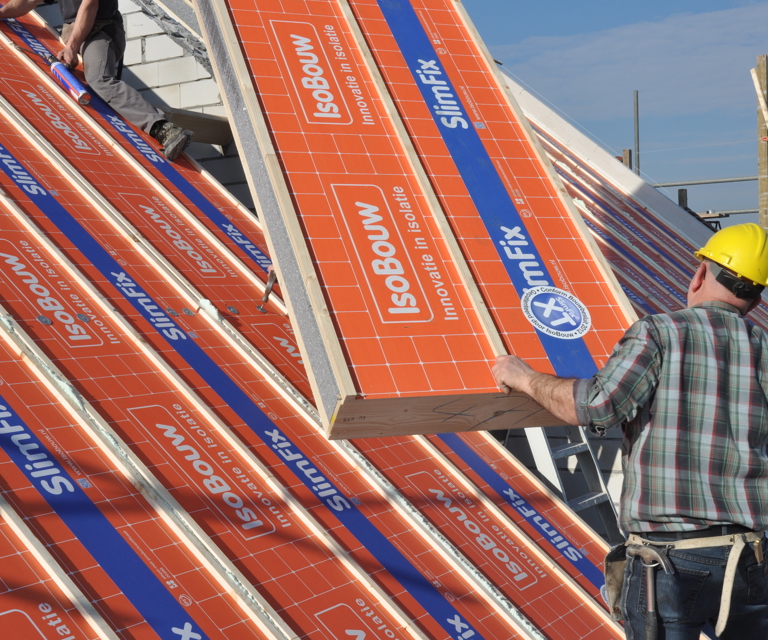

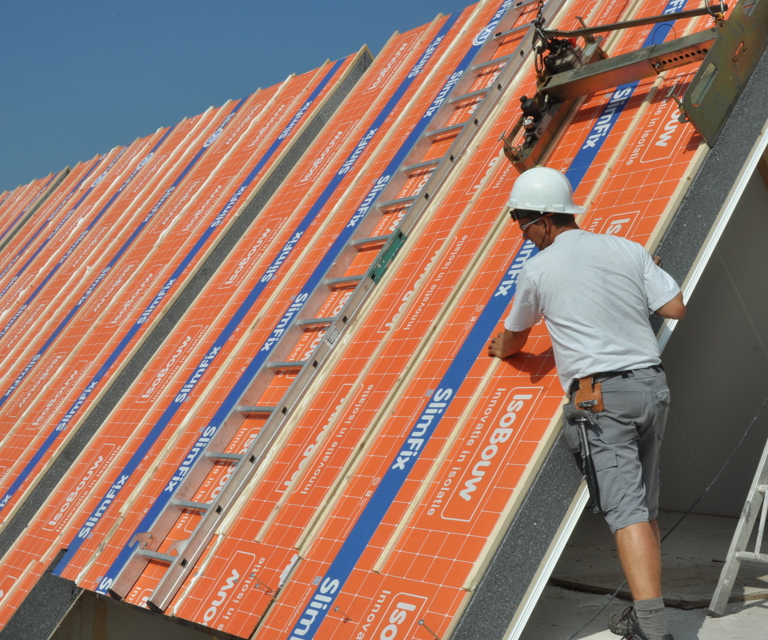

De zelfdragende SlimFixXT dakelementen zijn zeer eenvoudig te verwerken. Bij levering ontvangt u een verwerkingsvoorschrift.

Tips voor verwerking

  • Zorg bij opslag dat de SlimFixXT dakplaten vrij van de grond liggen.
  • Bij handtransport de dakplaat omhoog schuiven met de witte zijde naar boven.
  • Gebruik voor een gemakkelijke bevestiging de voorgeschreven bevestigingsmaterialen.
  • Werk de zichtzijde van de dakelementen af met afdekprofielen.
  • Nok en naden goed afdichten met bijvoorbeeld PUR-schuim.
  • Direct onder het dak gelegen ruimtes goed ventileren.

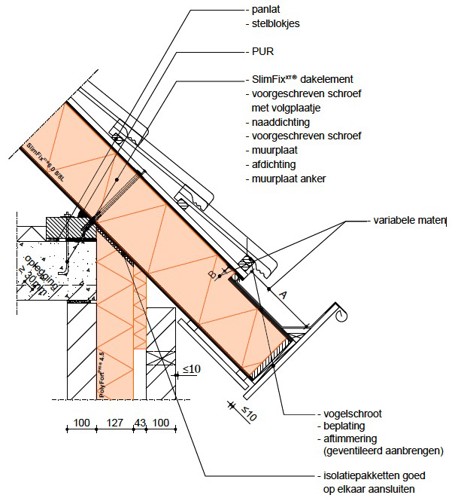

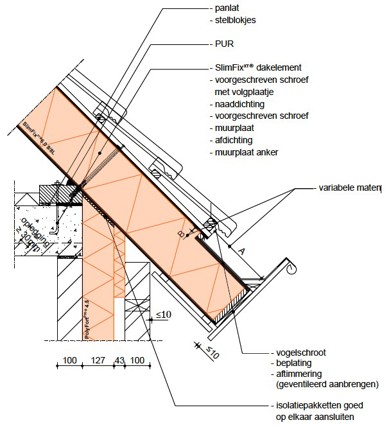

Detailleringsoplossingen (2D)

bouwdetail SlimFix XT

Klik op het door u gewenste bestandsformaat en download de principedetails:

In het pdf staan alle principedetails grafisch weergegeven met het daarbij behorende detailnummer. Deze nummers komen overeen met de file-naam bij de desbetreffende bestandsformaten.

Certificaten SlimFixXT dakelementen

Klik op het betreffende logo of de tekstlink voor het certificaat:



PEFC logo

De prestatieverklaring (DoP) is vanwege het ontbreken van een geharmoniseerde Europese norm voor dakelementen niet noodzakelijk voor dit product.

Classificatie SlimFixXT dakelementen

Klik op het betreffende logo voor de brandclassificatie:



De toepassing van IsoBouw EPS past perfect binnen de uitgangspunten van circulair bouwen. IsoBouw EPS kan met behoud van de positieve eigenschappen vele keren gerecycled worden. IsoBouw biedt verwerkers daarom de mogelijkheid om reststukken weer aan te bieden aan IsoBouw. Dit met het oogpunt circulair bouwen te borgen, vervuiling van de omgeving te beperken en hergebruik van grondstoffen te stimuleren.

Retoursysteem Use4ReUse

IsoBouw biedt met het Retoursysteem Use4ReUse de mogelijkheid om materiaalrestanten van de door ons geleverde producten weer retour te geven. Wilt u hiervan gebruik maken? Dan kan dat via inzamelzakken of bigbags. Deze zijn te bestellen bij onze afdeling Verkoop.

Lees ook deze handleiding over het retourhalen van reststukken bij dakelementen.

Hulpmaterialen dakelementen rekentool

Met behulp van deze hulpmaterialen rekentool kunt u bij eenvoudige zadel- of lessenaarsdaken bepalen welke en hoeveel bevestigers en profielen u nodig heeft en waar deze toegepast moeten worden.

Bij complexere dakconstructies geven wij u graag een projectspecifiek advies. Stuur hiervoor uw projectgegevens naar info@isobouw.nl

Tool openen

Attentie: Deze tool functioneert het beste bij gebruik van een desk- of laptop.

Bestekteksten en CAD (2D/3D/BIM-producttekeningen)

Met behulp van onderstaande 2D/3D/BIM-Bestekservice kunt u aan de hand van het volgen van keuzecriteria het gewenst producttype genereren. U kunt vervolgens kiezen voor:

  • De bestektekst (in stabu- en neutraal formaat)
  • 2D/3D Autodesk AutoCAD (dwg).
  • 3D ARKEY / Adomi met ASD (dhg).
  • 2D/3D Drawing Exchange Format (dxf).
  • 3D Autodesk Revit (system family).
  • 3D Autodesk Revit (model family).
  • 3D BIM IFC-formaat (ifc).
Bestekservice openen in nieuw scherm

Veelgestelde vragen

  1. Gebruik onze luchtdichte afdekprofielen.
  2. Werk volgens onze detailleringsvoorbeelden (te downloaden bij SlimFix XT Passief in dgn, dwg en dxf-bestanden).
  3. Werk zorgvuldig. Het resultaat: een lagere qv10-waarde van 0,15 en daarmee een lagere EPC.

Onze XT elementen bevatten houten aansluitribben als randafwerking. De R staat voor Ribben.

De WBDBO van SlimFix dakelementen is 60 minuten. Kijk voor meer info naar de detailleringen.

De witte zichtzijde van SlimFix-XT dakelementen is RAL 9016 zijdeglans.
