SlimFix RenoTwin dakisolatie

Constructief sterke dakisolatie op bestaande dakelementen

Bekijk de video voor een korte, maar complete weergave van de toepassing van deze dakisolatie.

• Onderconstructie hoeft niet opgevuld te worden.
• Speciale schroeven voor vrijdragende montage.
• Langszijde met messing/groef → een aaneengesloten isolatieschil.
• Een pur-groef bij hoge R_c-waardes > een luchtdichte aansluiting.
• Dakisolatie met 2-zijdige cachering + ingelijmde regels → constructief sterk.
• Leverbaar in projectspecifieke lengte zonder meerprijs.
• Goed beloopbare dakisolatie.
• Een waterdichte isolatieschil (t/m R_C 9.0*).
• Gratis gootdetail en/of nokafschuining mogelijk.

• Op lengtespecificatie leverbare dakisolatie.
• Geen stofhinder bij het op maat maken.
• Alufolie met kleurbedrukking > voorkomt zonverblinding.
• Licht van gewicht
• Eenvoudig en snel te verwerken renovatie dakplaten.
• Ongevoelig voor vocht.
• Volledig recyclebaar (circulair).
• Renoveren zonder de woning te hoeven ontruimen.

* Bij toepassing op een bestaand dakelement.

Geldbesparende dakisolatie met het hoogste rendement

De bestaande geïsoleerde onderlaag mag meegeteld worden in de totale R_c-waarde van het dak. Dit betekent dat de isolatieplaten van IsoBouw dunner kunnen zijn. Uw voordeel: Een verdere reductie in gewicht van de toch al lichtste renovatie-elementen en een forse besparing in de kosten.

• Volledige benutting van de bestaande isolatielaag.
• ISSO-gecertificeerde zekerheid.
• Licht in gewicht → beperkte belasting van de onderconstructie.
• Kostenbesparend.

De enige renovatieplaat met een bouwfysisch verantwoorde oplossing voor de realisatie van overstekken

Dankzij de constructief sterke latten zijn met SlimFix Reno^Twin overstekken tot 50 cm zonder veel inspanning en zonder extra hoge kosten eenvoudig realiseerbaar. Voor het opvangen van de afschuifkrachten en de constructieve sterkte zijn geen dure en omslachtige metalen beugels nodig die tot ernstige warmtelekken leiden.

• Snelle realisatie van overstekken.
• Constructief sterk.
• Vrijwel geen extra arbeidshandelingen of warmtelekken.
• Eenvoudig af te timmeren.

De volgende 3 opties helpen u bij een snelle en eenvoudige montage:

Optie 1: Toepassing van een afschuifregel.

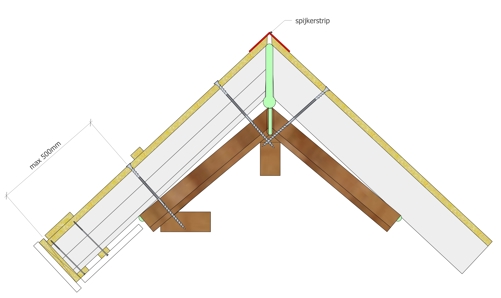

Optie 2: Toepassing van een spijkerstrip over de nok.

Optie 3: Toepassing van schuin geplaatste schroef (langer formaat) in de muurplaat.

Toepassingsgebied

Renovatie dakplaten voor het na-isoleren van bestaande dakelementen en/of doorgezakte gordingdaken met een dragend dakbeschot bij woningen en utiliteitsgebouwen, afgewerkt met pannenbedekking, t/m binnenklimaatklasse 3. Bij een effen dakbeschot adviseert IsoBouw de toepassing van de dakisolatie SlimFix Reno⁺.

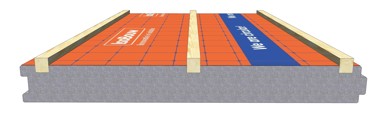

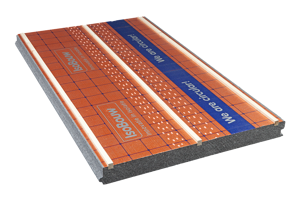

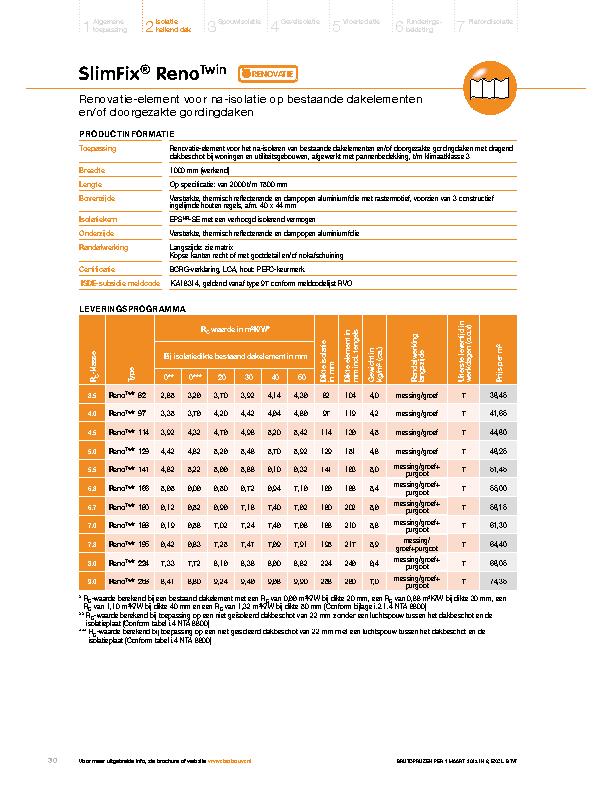

Productsamenstelling SlimFix Reno^Twin renovatie dakplaten

• Bovenzijde: Gecacheerd met versterkte en dampopen aluminiumfolie met rastermotief, voorzien van 3 constructief ingelijmde houten regels 40 x 44 mm.
• Isolatiemateriaal: isolatiekern EPS^HR-SE bestaande uit minimaal 30% gerecyclede EPS en met een verhoogd isolerend vermogen. Langszijde uitgevoerd met een extra zoekende messing/groef-verbinding ter voorkoming van wisseling van de isolatieplaten en koudebruggen. Vanaf type 141 tevens voorzien van een purgoot voor een luchtdichte afwerking.
• Onderzijde: Gecacheerd met verstevigde, thermisch reflecterende en dampopen aluminiumfolie.

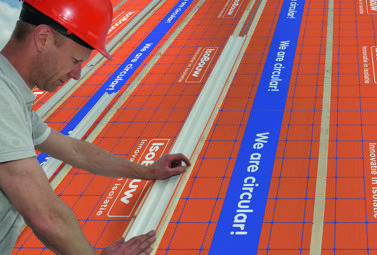

Optioneel leverbaar met een met een Reno naadprofiel voor een waterdichte aansluiting van de naden.

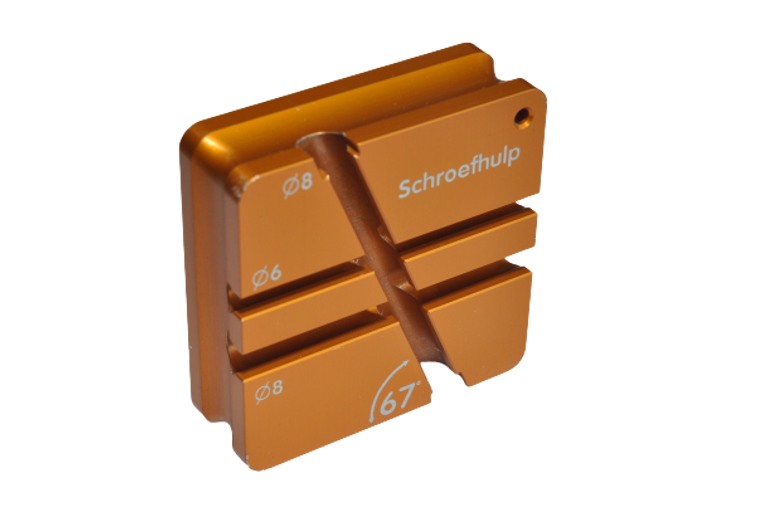

Handig: bestelbaar SlimFix schroefhulp voor een snelle 67° bevestiging (toepasbaar bij Reno^Twin schroeven van 275 mm en langer).

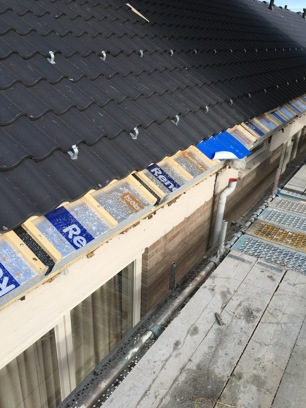

Renovatiegoot voor een kostenbesparende en mooie afwerking

Bij het na-isoleren wordt de pannenlijn verhoogd. De afwatering via de bestaande dakgoot en de aansluiting met het on-geïsoleerde dak van de buren wordt dan een uitdagende klus. Met de SlimFix RenoGoot voorkomt u een kostbare vervanging van de goot en creëert u een mooi esthetisch eindresultaat.

We are circular

IsoBouw levert de Reno-elementen altijd op lengtespecificatie. Dit voorkomt afval op de bouwplaats. Mocht er toch nog materiaal overblijven dan biedt IsoBouw de mogelijkheid om via onze Use4ReUse recycleservice reststukken retour te nemen voor hergebruik. Net zoals voor onze andere producten geldt namelijk dat ook de Reno-elementen volledig recyclebaar zijn.

Video: Van productie tot recycling

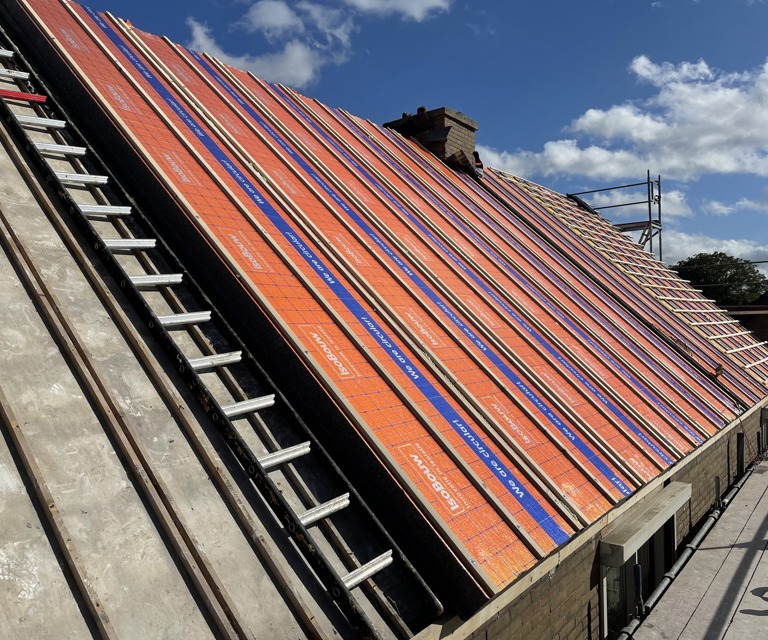

Vrijdragend verwerkbare dakisolatie

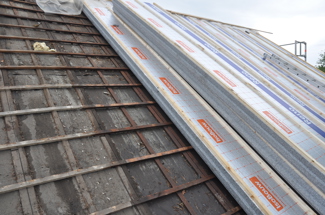

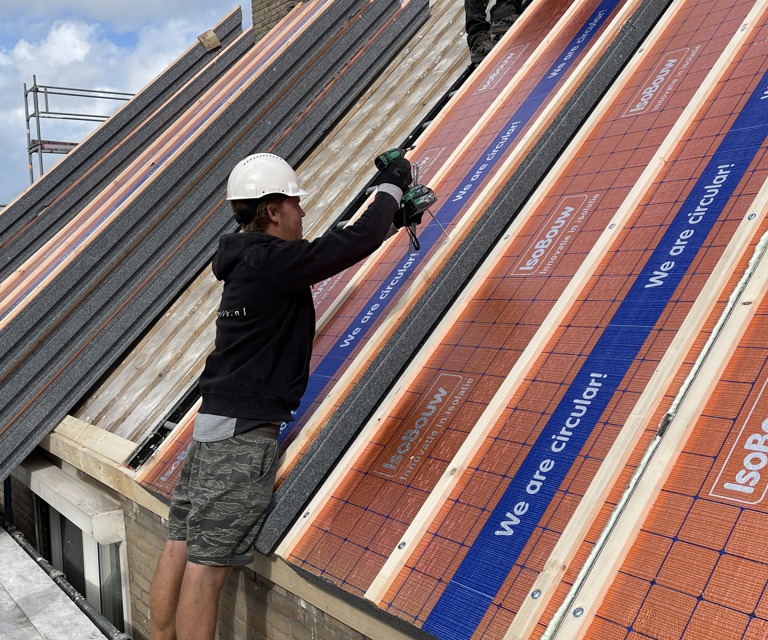

SlimFix Reno^Twin dakisolatie is zeer eenvoudig te verwerken. Bij aanlevering ontvangt u een verwerkingsvoorschrift. Uniek bij deze dakisolatie is de bevestiging met speciale schroeven waardoor de renovatie dakplaten vrijdragend kunnen worden gemonteerd. Hierdoor kan er zonder uitvullen direct op oneffen onderconstructies of bestaande dakelementen worden geïsoleerd.

In de video geven we enkele tips hoe de SlimFix Reno^Twin isolatieplaten uitgevlakt kunnen worden.

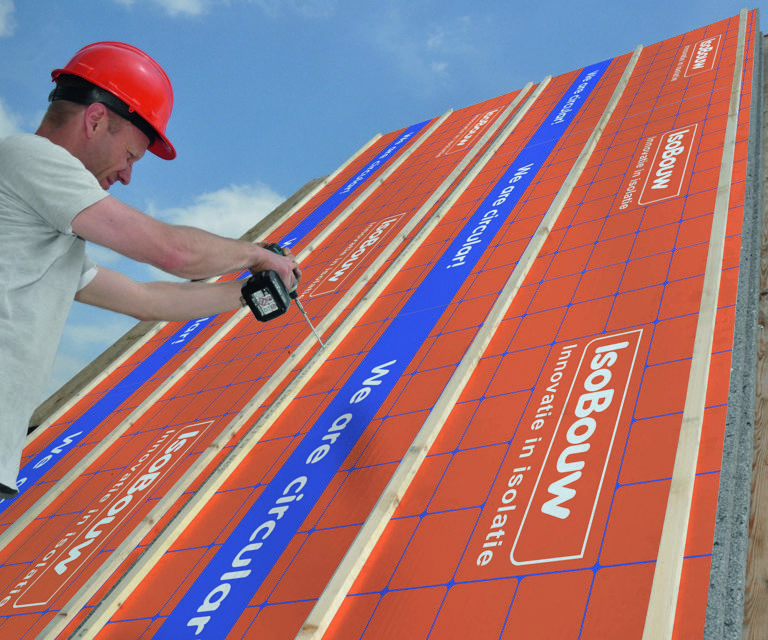

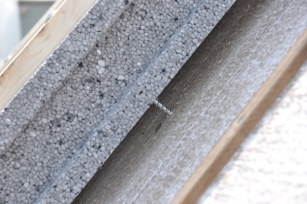

 Speciale schroeven voor een vrijdragende montage van de dakisolatie.

Tips voor verwerking

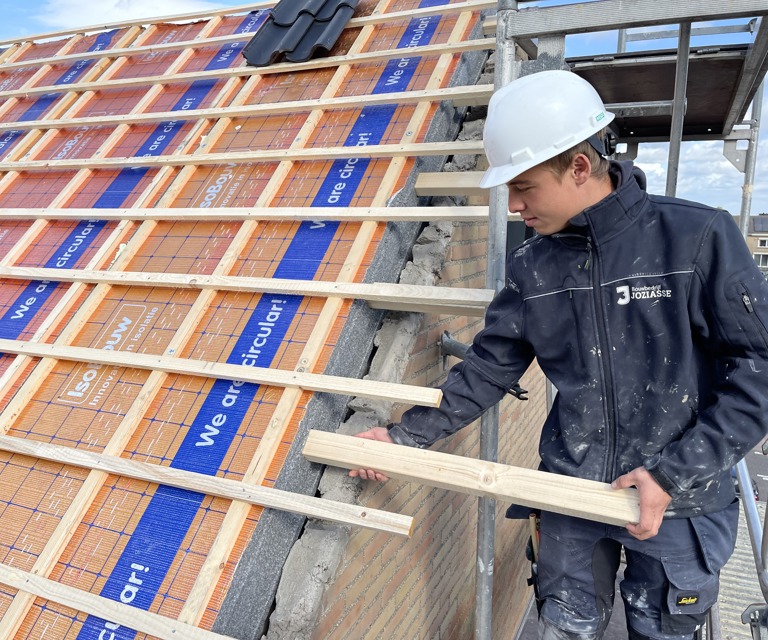

• Voor het aanbrengen van de dakisolatie de oude panlatten verwijderen.
• Voor het opvangen van afschuifkrachten aan de gootzijde een voetregel aanbrengen op de tengels.
• De regel plaatsvast bevestigen aan de onderconstructie.
• De ruimte tussen de voetregel en het bestaande dakelement afpurren.
• De renovatie dakplaten met de speciale schroeven vastzetten op de gordingen.
• Nok- en zijmuuraansluitingen afdichten met pur.

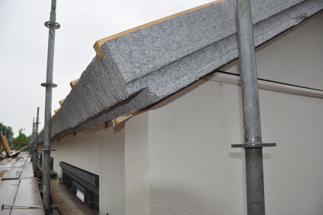

Eenvoudige realisatie van overstekken

SlimFix Reno^Twin is de enige na-isolatie toegepast op een bestaande onderlaag waarmee een bouwfysisch verantwoorde overstek kan worden gerealiseerd. De volgende 3 opties helpen u bij een snelle en eenvoudige montage:

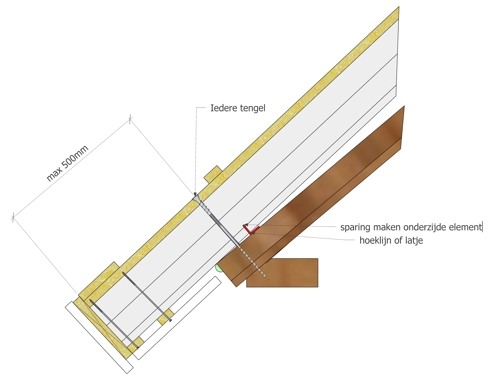

Optie 1: Toepassing van een afschuifregel.

Optie 2: Toepassing van een spijkerstrip over de nok.

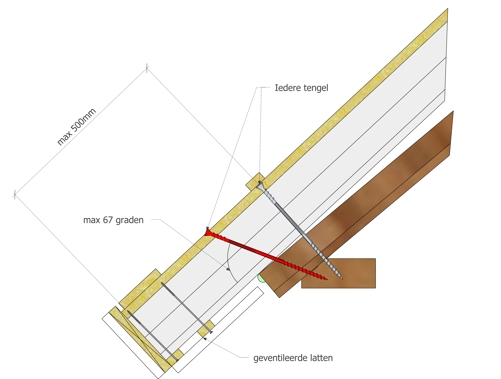

Optie 3: Toepassing van schuin geplaatste schroef (langer formaat) in de muurplaat.

In onderstaande video laten we de stappen zien van het monteren van een overstek.

Detailleringsoplossingen (2D)

Klik op het door u gewenste bestandsformaat en download de principedetails:

• PDF
• DWG
• DXF

In het pdf staan alle principedetails grafisch weergegeven met het daarbij behorende detailnummer. Deze nummers komen overeen met de file-naam bij de desbetreffende bestandsformaten.

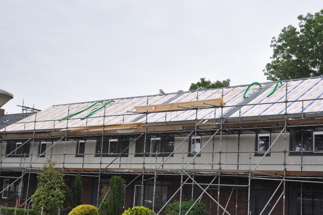

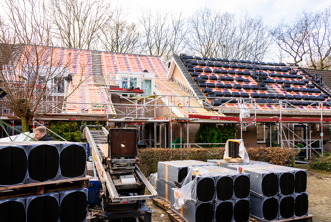

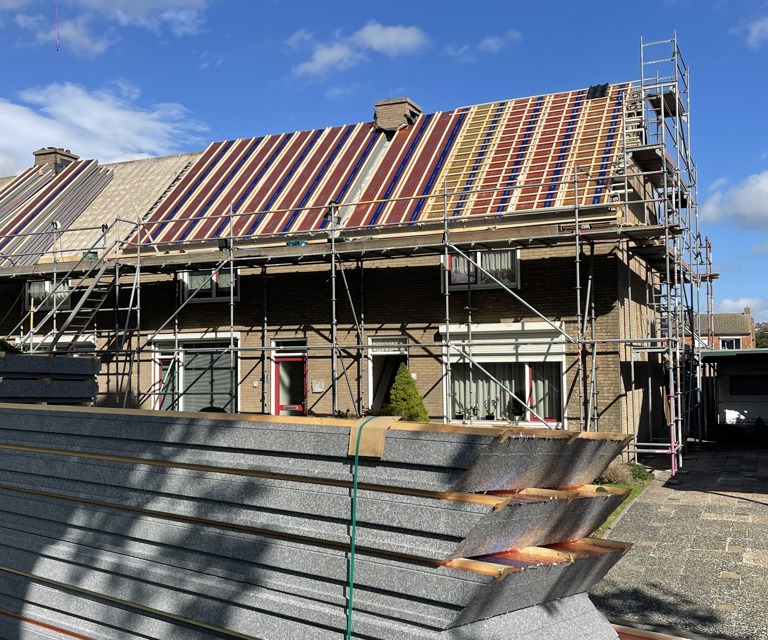

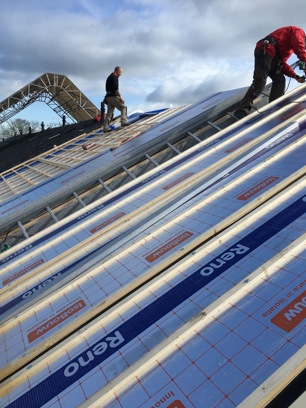

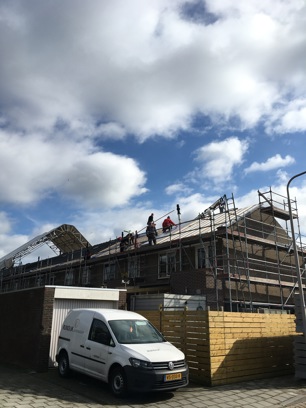

Renovatie 133 woningen Bergen op Zoom

Opdrachtgever: Woningcorporatie Stadlander

Aannemer: Constructif

Dakdekker: AA-dak

Producttoepassing: SlimFix Reno^Twin 6.7 met overstekvoorziening

Aan het begin van de zomer is AA-dak in opdracht van Constructif gestart met isoleren van 133 woningen in de wijk Warande in Bergen op Zoom. De woningen zijn in bezit van Stadlander.

Deze woningcorporatie heeft een uitdagende vraag bij Constructif neergelegd. Zo moeten meerdere woningen worden voorzien van een zogenaamd groendak, met op de andere dakhelft de toepassing van zonnepanelen.

De uitdaging

Op de vraag welke uitdagingen bij dit project speelden antwoord werkvoorbereider Wim Verduin van Constructif: “Bij het groendak zochten wij een constructief verantwoorde oplossing. Voor de plaatsing van de waterkerende elementen moeten 5x7 regels geschroefd worden op het isolerende dakelement. Uitdaging was een element te vinden met houten regels die bij het bevestigen van deze 5x7 regels niet zouden splijten. Daarnaast moesten wij een praktische oplossing vinden voor de realisatie van een goot- en kopgeveloverstek”.

De oplossing

De SlimFix Reno^Twin na-isolatieplaat bleek het antwoord te zijn op al deze uitdagingen. Deze elementen zijn voorzien van 3 houten ingelijmde regels van 40 x 44 mm. Deze onderscheidende grote maat gaf de dakdekker de zekerheid dat de 5x7’s probleemloos bevestigd konden worden. Constructif vult aan: “Ook de hoge isolatiewaarde (Rc 6.7) in combinatie met het lichte gewicht, de levering op lengtespecificatie en de geïntegreerde nokafschuining leverden de dakdekker een groot verwerkingsvoordeel op. En niet onbelangrijk: Ondanks dit maatwerk bleven de elementen nog uitstekend betaalbaar”.

Projectspecifiek advies

De realisatie van de kopgeveloverstek was door IsoBouw al in de fabriek voorbereid. Constructif hierover: “Met de fabrieksmatig aangebrachte sparingen in de dakplaat kun je snel en gemakkelijk met hout het grondhout van de overstek maken”.

Constructif is ook zeer te spreken over de projectondersteuning. “Voor de gewenste realisatie van de gootoverstek heeft de technische adviseur van IsoBouw contact opgenomen met de dakdekker. Met een dakvlakverlenging aan de gootzijde en de toepassing van een afschuifregel is een handige en pragmatische oplossing gevonden voor de gootoverstek”.

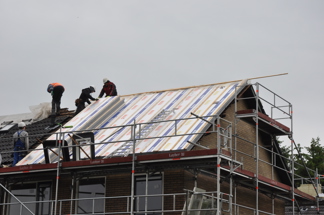

Renovatie 91 woningen Rosmalen

Opdrachtgever: Woningbouwvereniging JOOST

Aannemer: Knaapengroep

Producttoepassing: SlimFix RenoTwin + Avi-nestkast

KnaapenGroep zorgde in de Bloemkoolwijk van Rosmalen dat 91 woningen drie labelsprongen vooruit gingen. Geen sinecure in een smalle, bewoonde wijk, waar de overlast zoveel mogelijk beperkt moest blijven. Toch is het bedrijf hierin geslaagd, dankzij een goed logistiek plan en een hub buiten de wijk. De vrachtwagens losten op een bedrijfsterrein en Knaapengroep nam alleen mee de wijk in wat op dat moment echt nodig was. Om de overlast nog verder te beperken stonden er nauwelijks containers in de wijk. In de avond en in het weekeinde was de wijk gewoon weer leeg.

Toekomstgericht renoveren

Ook tijdens de werkzaamheden werd de overlast beperkt gehouden. Bob Hermans van Knaapengroep: “Door de SlimFix Reno^Twin platen van IsoBouw konden we de daken van buitenaf isoleren. De kunststof kozijnen met HR++ glas konden eenvoudig geplaatst worden, maar ook weer worden verwijderd. Dit laatste is gunstig, omdat in de toekomst meer nodig is om de woningen helemaal gasloos te kunnen maken. Met de handige overstekvoorziening in de SlimFix Reno^Twin dakplaat kon een overstek eenvoudig en snel gerealiseerd worden. Zo kan op een later moment een gevel vóór de bestaande gevel worden gezet. De kozijnen verhuizen dan gewoon mee”.

Dakrenovatie in één ochtend

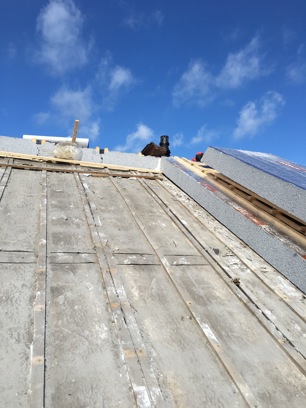

Het dakbeschot was bij dit project niet altijd even recht. Een mogelijkheid is dan om het dak aan de binnenzijde te isoleren, maar dat geeft extra overlast voor de bewoners. Dat was in dit geval niet wenselijk. Daarom koos de aannemer voor het SlimFix Reno^Twin element. Het dakbeschot kan dan blijven zitten, zodat de overlast beperkt blijft. Om acht uur ’s ochtends werden de pannen eraf gehaald en direct daarna werden de dakplaten geslagen. Om 12 uur ’s middags was het huis dan weer waterdicht. Zo kon er snel gewerkt worden en was er weinig sprake van stof of rommel.

Retourname reststukken

Voor alle betrokken partijen was ook afvalmanagement belangrijk. Het restmateriaal van de dakplaten werd in speciale zakken gedaan, die vervolgens door IsoBouw retour zijn genomen. EPS is 100% recyclebaar en wordt zo weer gebruikt als grondstof voor nieuwe producten.

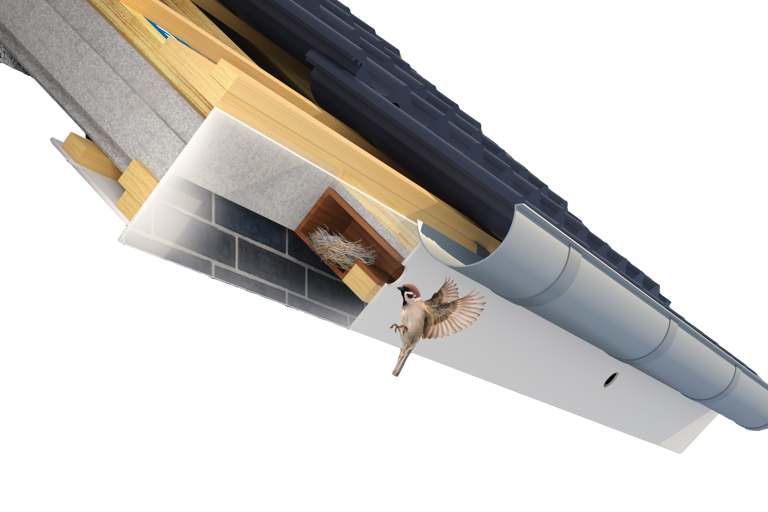

Vogelopvang

Knaapengroep bracht ook veel voorzieningen aan voor flora en fauna, zoals kasten voor gierzwaluwen, mussen en vleermuizen. Deze werden deels fabrieksmatig door IsoBouw aangebracht in de dakplaten, Zo kon KnaapenGroep met de Avi-nestkasten eenvoudig invulling geven aan de ‘Omgevingswet’.

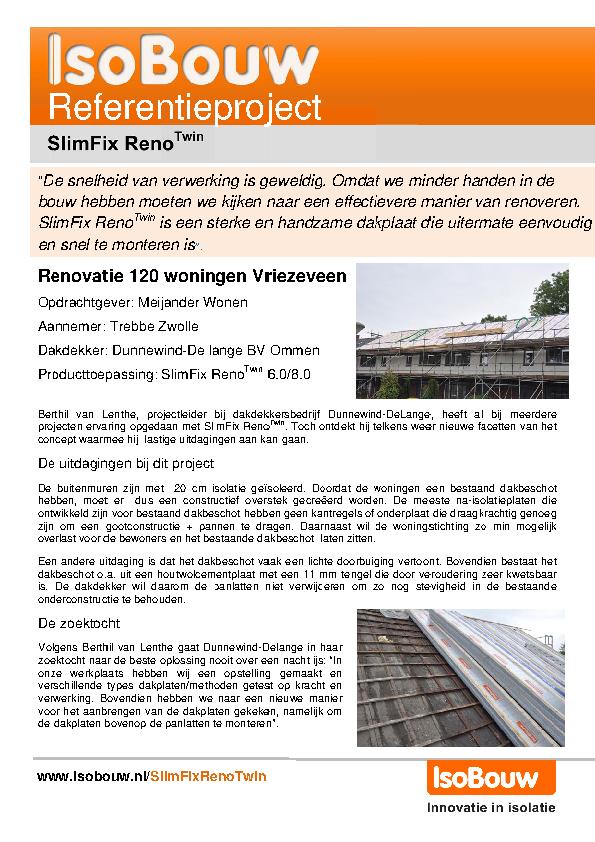

Renovatie 120 woningen Vriezeveen

“De snelheid van verwerking is geweldig. Omdat we minder handen in de bouw hebben moeten we kijken naar een effectievere manier van renoveren. SlimFix RenoTwin is een sterke en handzame dakplaat die uitermate eenvoudig en snel te monteren is”.

Opdrachtgever: Mijander Wonen

Aannemer: Trebbe Zwolle

Dakdekker: Dunnewind-De lange BV Ommen

Producttoepassing: SlimFix Reno^Twin 6.0 / 8.0

Berthil van Lenthe, projectleider bij dakdekkersbedrijf Dunnewind-DeLange, heeft al bij meerdere projecten ervaring opgedaan met SlimFix Reno^Twin. Toch ontdekt hij telkens weer nieuwe facetten van het concept waarmee hij lastige uitdagingen aan kan gaan.

De uitdagingen bij dit project
De buitenmuren zijn met 20 cm isolatie geïsoleerd. Doordat de woningen een bestaand dakbeschot hebben, moet er dus een constructief overstek gecreëerd worden. De meeste na-isolatieplaten die ontwikkeld zijn voor bestaand dakbeschot hebben geen kantregels of onderplaat die draagkrachtig genoeg zijn om een gootconstructie + pannen te dragen. Daarnaast wil de woningstichting zo min mogelijk overlast voor de bewoners en het bestaande dakbeschot laten zitten.

Een andere uitdaging is dat het dakbeschot vaak een lichte doorbuiging vertoont. Bovendien bestaat het dakbeschot o.a. uit een houtwolcementplaat met een 11 mm tengel die door veroudering zeer kwetsbaar is. De dakdekker wil daarom de panlatten niet verwijderen om zo nog stevigheid in de bestaande onderconstructie te behouden.

De zoektocht
Volgens Berthil van Lenthe gaat Dunnewind-Delange in haar zoektocht naar de beste oplossing nooit over een nacht ijs: “In onze werkplaats hebben wij een opstelling gemaakt en verschillende types dakplaten/methoden getest op kracht en verwerking. Bovendien hebben we naar een nieuwe manier voor het aanbrengen van de dakplaten gekeken, namelijk om de dakplaten bovenop de panlatten te monteren”.

“Na uitvoerige testen viel onze keuze uiteindelijk op de SlimFix Reno^Twin dakplaten van IsoBouw. Deze dampopen na-isolatieplaat met 3 geïntegreerde houten regels van 40x44 mm bleek de beste oplossing. Met de vrijdragende SlimFix Reno^Twin platen in combinatie met de bijgeleverde positioneerschroeven kunnen we de doorbuiging van het dak eenvoudig corrigeren en de panlatten laten zitten. Daarnaast bood IsoBouw met SlimFix Reno^Twin ook de beste methode om een overstek te realiseren”.

De ervaringen
De vraag is natuurlijk of SlimFix Reno^Twin aan het verwachtingspatroon heeft voldaan? Wij ontvangen hierop een enthousiaste reactie van de heer Van Lenthe:

Snelle montage en direct waterdicht

“In de praktijk kwamen we erachter dat de montagewijze van SlimFix Reno^Twin enorm veel voordelen heeft. Nadat de pannen zijn verwijderd, kunnen de dakplaten direct aangebracht worden. Dit zorgt ervoor dat we de woningen niet meer met zeilen dicht hoeven te leggen en dat we direct waterdicht zijn. Wel zo handig met de bewoners nog in hun woning”.

“Ook kunnen wij de dakplaten veel sneller monteren doordat we op de bestaande latten kunnen lopen. In de ochtend beginnen met 4 woningen pannen verwijderen en aan het eind van de dag alle 4 waterdicht met dakplaten en naadprofiel”.
“De kraan die gebruikt wordt voor het verwijderen van de pannen kan direct worden ingezet om de dakplaten naar boven de zetten. Vanuit daar loop je de dakplaten met de hand eenvoudig uit. De dakplaten zijn allemaal op maat geleverd en in de nok afgeschuind. Door de veer- en groefverbinding zit er onderling in de platen geen verschil. De onderlinge naden zijn eenvoudig dicht te zetten met de bijgeleverde Reno naadprofielen”.

Eenvoudige realisatie van overstekken

“Een na-isolatieplaat wordt in de meeste gevallen voorzien van een afschuifregel voor de afschuifkrachten. Bij een overstek vervalt deze regel. In samenwerking met IsoBouw is er een berekening gemaakt van de afschuifkrachten en de belasting in de overstek. Met een kleine aanpassing in de bevestiging van de dakplaten konden we vrij eenvoudig een overstek creëren van 500 mm”.

“De dakplaten zijn door IsoBouw geleverd met een 50 x 65 mm sparing in het gootdetail. Daar hebben we een vurenhouten 50 x 70 mm regel in gezet die we hebben doorgeschroefd in de verstijvers. Zo kan je eenvoudig de betimmering geventileerd monteren”.

Renovatie 400 woningen Middelburg

“Dankzij de constructieve sterkte van de isolatieplaten kunnen we de daken aan de buitenzijde opnieuw strak uitlijnen. De extra grote houten regels zijn ook ideaal voor een aftimmering of de realisatie van overstekken”.

Opdrachtgever: Woongoed Middelburg

Aannemer: Bouwbedrijf Schrijver ’s-Gravenpolder

Dakdekker: Leo Nelis BV Noord-Scharwoude

Producttoepassing: SlimFix Reno^Twin 7.0

Klaas Zwerus, projectleider bouwbedrijf Schrijver, heeft inmiddels ruime ervaring in de toepassing van de ISSO-gecertificeerde SlimFix Reno^Twin dakplaten. Hij ziet met name de praktische voordelen:

“Wij hebben bij dit project voor SlimFix Reno^Twin gekozen omdat de platen vrijdragend kunnen worden gemonteerd. De daken hebben een ‘zeeg’ (doorbuiging). Met SlimFix Reno^Twin kunnen we de daken aan de buitenzijde opnieuw strak uitlijnen. Grote verzakkingen in het dakvlak kun je er uit halen. Bij een andere klus hebben we deze plaat ook toegepast. Hier hebben we de plaat op diverse plekken circa 10 cm “ vrij bevestigd”. Dankzij het gebruik van SlimFix Reno^Twin staat het eindresultaat er weer strak bij”.

“Ook de 3 ingelijmde houten tengels komen goed van pas. De extra grote regels zijn ideaal om er een aftimmering of overstekken mee te realiseren”.

Certificaat SlimFix Reno^Twin dakisolatie

Klik op het betreffende logo voor het certificaat:

De prestatieverklaring (DoP) is vanwege het ontbreken van een geharmoniseerde Europese norm niet noodzakelijk voor dit product.

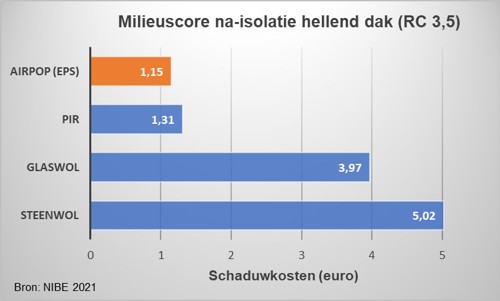

De toepassing van IsoBouw EPS past perfect binnen de uitgangspunten van circulair bouwen. IsoBouw EPS kan met behoud van de positieve eigenschappen vele keren gerecycled worden. IsoBouw biedt verwerkers daarom de mogelijkheid om reststukken weer aan te bieden aan IsoBouw. Dit met het oogpunt circulair bouwen te borgen, vervuiling van de omgeving te beperken en hergebruik van grondstoffen te stimuleren.

Retoursysteem Use4ReUse

IsoBouw biedt met het retoursysteem Use4ReUse de mogelijkheid om materiaalrestanten van de door ons geleverde producten weer retour te geven. Wilt u hiervan gebruik maken? Dan kan dat via inzamelzakken of bigbags. Deze zijn te bestellen bij onze afdeling Verkoop.

Lees ook deze handleiding over het retourhalen van reststukken bij dakelementen.

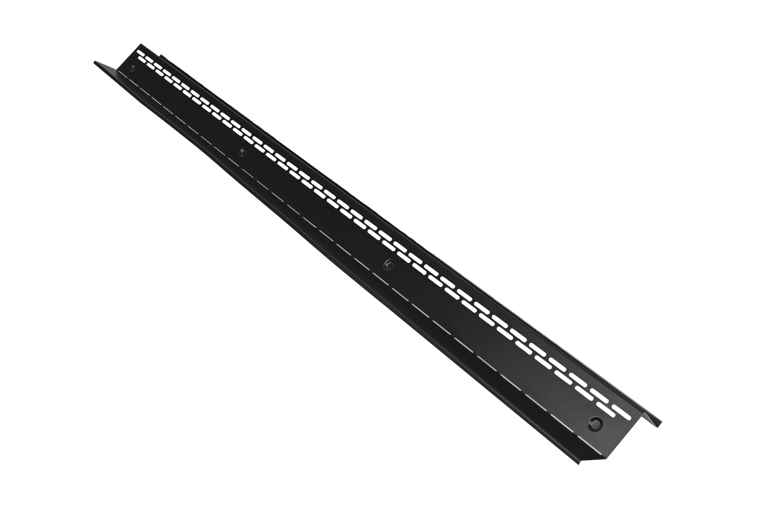

Hulpmaterialen dakelementen rekentool

Met behulp van deze hulpmaterialen rekentool kunt u bij eenvoudige zadel- of lessenaarsdaken bepalen welke en hoeveel bevestigers en profielen u nodig heeft en waar deze toegepast moeten worden.

Bij complexere dakconstructies geven wij u graag een projectspecifiek advies. Stuur hiervoor uw projectgegevens naar info@isobouw.nl

Tool openen

Attentie: Deze tool functioneert het beste bij gebruik van een desk- of laptop.

Bestekteksten en CAD (2D/3D/BIM-producttekeningen)

Met behulp van onderstaande 2D/3D/BIM-Bestekservice kunt u aan de hand van het volgen van keuzecriteria het gewenst producttype genereren. U kunt vervolgens kiezen voor:

• De bestektekst (in stabu- en neutraal formaat)
• 2D/3D Autodesk AutoCAD (dwg).
• 3D ARKEY / Adomi met ASD (dhg).
• 2D/3D Drawing Exchange Format (dxf).
• 3D Autodesk Revit (system family).
• 3D Autodesk Revit (model family).
• 3D BIM IFC-formaat (ifc).
