SlimFix RenoTwin dakisolatie

Dakisolatie voor op bestaande dakelementen (renovatie)

SlimFix RenoTwin is een dakisolatie die speciaal is ontwikkeld voor hellende daken waarbij de onderconstructie niet vlak is (bijvoorbeeld bij oude enkelschalige dakelementen). De combinatie van EPSHR met de 2-zijdig thermisch reflecterende dampopen alu-folie geeft deze renovatie dakplaten een uitstekende isolatiewaarde. Deze samenstelling maakt SlimFix RenoTwin ook een constructief sterke dakisolatie die vrijdragend gemonteerd kan worden.

  • Verwerkbaar zonder opvullen van de onderconstructie.
  • Vrijdragende montage mogelijk met een speciale schroef.
  • Langszijde met messing/groef, aaneengesloten isolatieschil.
  • Dakisolatie met het hoogste rendement.

Constructief sterke dakisolatie op bestaande dakelementen

Bekijk de video voor een korte, maar complete weergave van de toepassing van deze dakisolatie.

  • Onderconstructie hoeft niet opgevuld te worden.
  • Speciale schroeven voor vrijdragende montage.
  • Langszijde met messing/groef → een aaneengesloten isolatieschil.
  • Dakisolatie met 2-zijdige cachering + ingelijmde regels → constructief sterk.
  • Goed beloopbare dakisolatie.
  • Een waterdichte isolatieschil (t/m RC 8.0*).
  • Bij specificatielengte: Gratis gootdetail en/of nokafschuining mogelijk.

       Gratis goot- en nokafschuining bij SlimFix RenoTwin dakisolatie

  • Op lengte-specificatie leverbare dakisolatie.
  • Geen stofhinder bij het zagen.
  • Licht van gewicht
  • Eenvoudig en snel te verwerken renovatie dakplaten.
  • Ongevoelig voor vocht.
  • Volledig recyclebaar.
  • Renoveren zonder de woning te hoeven ontruimen.

* Bij toepassing op een bestaand dakelement.

Geld-besparende dakisolatie met het hoogste rendement

Als enige leverancier beschikt IsoBouw over een ISSO-certificatie waarbij de bestaande geïsoleerde onderlaag meegeteld is in de totale Rc-waarde van het dak. Dit betekent dat de isolatieplaten van IsoBouw dunner kunnen zijn. Uw voordeel: Een verdere reductie in gewicht van de toch al lichtste renovatie-elementen en een forse besparing in de kosten.

  • Volledige benutting van de bestaande isolatielaag.
  • ISSO-gecertificeerde zekerheid.
  • Licht in gewicht → beperkte belasting van de onderconstructie.
  • Kostenbesparend.

isso waardes dakisolatie

*  Gebaseerd op de door de fabrikanten gecommuniceerde ISSO-certificaten.
**Geen ISSO-gecertificeerd element beschikbaar.

De enige renovatieplaat met een bouwfysisch verantwoorde oplossing voor de realisatie van overstekken

Dankzij de constructief sterke latten zijn met SlimFix RenoTwin overstekken tot 50 cm zonder veel inspanning en zonder extra hoge kosten eenvoudig realiseerbaar. Voor het opvangen van de afschuifkrachten en de constructieve sterkte zijn geen dure en omslachtige metalen beugels nodig die tot ernstige warmtelekken leiden.

  • Snelle realisatie van overstekken.
  • Constructief sterk.
  • Vrijwel geen extra arbeidshandelingen of warmtelekken.
  • Eenvoudig af te timmeren.

De volgende 3 opties helpen u bij een snelle en eenvoudige montage:

Optie 1: Toepassing van een afschuifregel.

overstek dakisolatie

Optie 2: Toepassing van een spijkerstrip over de nok.

overstek na-isolatie

Optie 3: Toepassing van schuin geplaatste schroef (langer formaat) in de muurplaat.

overstek dakplaten

Toepassingsgebied

Renovatie dakplaten voor het na-isoleren van bestaande dakelementen en/of doorgezakte gordingdaken met een dragend dakbeschot bij woningen en utiliteitsgebouwen, afgewerkt met pannenbedekking, t/m klimaatklasse 2. Bij een effen dakbeschot adviseert IsoBouw de toepassing van de dakisolatie SlimFix Reno+.

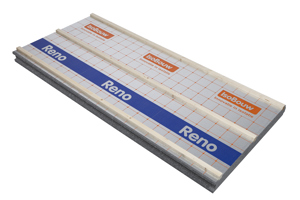

Productsamenstelling SlimFix RenoTwin renovatie dakplaten

Constructief sterke productsamenstelling SlimFix RenoTwin dakisolatie hellend dak

  • Bovenzijde: Gecacheerd met versterkte, thermisch reflecterende en dampopen aluminiumfolie met rastermotief en voorzien van 3 constructief ingelijmde houten regels 40 x 44 mm.
  • Isolatiemateriaal: airpop® isolatiekern EPSHR-SE  met een verhoogd isolerend vermogen. Langszijde uitgevoerd met een extra zoekende messing/groef-verbinding ter voorkoming van wisseling van de isolatieplaten en koudebruggen.
  • Onderzijde: Gecacheerd met verstevigde, thermisch reflecterende en dampopen aluminiumfolie met rastermotief.

 Speciale profielen sluiten de renovatie dakplaten SlimFix RenoTwin waterdicht af.

Optioneel leverbaar met een met een Reno naadprofiel voor een waterdichte aansluiting van de naden.

Vrijdragend verwerkbare dakisolatie

SlimFix RenoTwin dakisolatie is zeer eenvoudig te verwerken. Bij aanlevering ontvangt u een verwerkingsvoorschrift. Uniek bij deze dakisolatie is de bevestiging met speciale schroeven waardoor de renovatie dakplaten vrijdragend kunnen worden gemonteerd. Hierdoor kan er zonder uitvullen direct op oneffen onderconstructies of bestaande dakelementen worden geïsoleerd.

Speciale schroeven maken een vrijdragende montage mogelijk bij de dakisolatie SlimFix RenoTwin.

Speciale schroeven voor een vrijdragende montage van de dakisolatie

Onderstaande video geeft een beknopte weergave van de verwerkingsstappen bij de toepassing van SlimFix RenoTwin.

Tips voor verwerking

  • Voor het aanbrengen van de dakisolatie de oude panlatten verwijderen.
  • Voor het opvangen van de afschuifkrachten aan de gootzijde een voetregel aanbrengen op de tengels.
  • De regel plaatsvast bevestigen aan de onderconstructie.
  • De ruimte tussen de voetregel en het bestaande dakelement afpurren.
  • De renovatie dakplaten met de speciale schroeven vastzetten op de gordingen.
  • Nok- en zijmuuraansluitingen afdichten met pur.

Eenvoudige realisatie van overstekken

SlimFix RenoTwin is de enige na-isolatie toegepast op een bestaande onderlaag waarmee een bouwfysisch verantwoorde overstek kan worden gerealiseerd. De volgende 3 opties helpen u bij een snelle en eenvoudige montage:

Optie 1: Toepassing van een afschuifregel.

overstek dakisolatie

Optie 2: Toepassing van een spijkerstrip over de nok.

overstek na-isolatie

Optie 3: Toepassing van schuin geplaatste schroef (langer formaat) in de muurplaat.

overstek dakplaten

Detailleringsoplossingen

Ga naar het tabblad 'Detailleringen' voor diverse detailleringsoplossingen.

Certificaat SlimFix RenoTwin dakisolatie

Klik op het betreffende logo voor het certificaat:





 De prestatieverklaring (DoP) is vanwege het ontbreken van een geharmoniseerde Europese norm niet noodzakelijk voor dit product.

Detailleringsoplossingen (2D)

Klik op het door u gewenste bestandsformaat en download de principedetails:

In het pdf staan alle principedetails grafisch weergegeven met het daarbij behorende detailnummer. Deze nummers komen overeen met de file-naam bij de desbetreffende bestandsformaten.

Renovatie 120 woningen Vriezeveen

“De snelheid van verwerking is geweldig. Omdat we minder handen in de bouw hebben moeten we kijken naar een effectievere manier van renoveren. SlimFix RenoTwin is een sterke en handzame dakplaat die uitermate eenvoudig en snel te monteren is”.

na-isoleren met SlimFix RenoTwin  na-geisoleerd dak

Opdrachtgever: Mijander Wonen

Aannemer: Trebbe Zwolle

Dakdekker: Dunnewind-De lange BV Ommen

Producttoepassing: SlimFix RenoTwin 6.0 / 8.0

Berthil van Lenthe, projectleider bij dakdekkersbedrijf Dunnewind-DeLange, heeft al bij meerdere projecten ervaring opgedaan met SlimFix RenoTwin. Toch ontdekt hij telkens weer nieuwe facetten van het concept waarmee hij lastige uitdagingen aan kan gaan.

De uitdagingen bij dit project
De buitenmuren zijn met 20 cm isolatie geïsoleerd. Doordat de woningen een bestaand dakbeschot hebben, moet er dus een constructief overstek gecreëerd worden. De meeste na-isolatieplaten die ontwikkeld zijn voor bestaand dakbeschot hebben geen kantregels of onderplaat die draagkrachtig genoeg zijn om een gootconstructie + pannen te dragen. Daarnaast wil de woningstichting zo min mogelijk overlast voor de bewoners en het bestaande dakbeschot laten zitten.

Een andere uitdaging is dat het dakbeschot vaak een lichte doorbuiging vertoont. Bovendien bestaat het dakbeschot o.a. uit een houtwolcementplaat met een 11 mm tengel die door veroudering zeer kwetsbaar is. De dakdekker wil daarom de panlatten niet verwijderen om zo nog stevigheid in de bestaande onderconstructie te behouden.

vrijdragende isolatieplaten  isolatieplaten voor renovatie

De zoektocht
Volgens Berthil van Lenthe gaat Dunnewind-Delange in haar zoektocht naar de beste oplossing nooit over een nacht ijs: “In onze werkplaats hebben wij een opstelling gemaakt en verschillende types dakplaten/methoden getest op kracht en verwerking. Bovendien hebben we naar een nieuwe manier voor het aanbrengen van de dakplaten gekeken, namelijk om de dakplaten bovenop de panlatten te monteren”.

“Na uitvoerige testen viel onze keuze uiteindelijk op de SlimFix RenoTwin dakplaten van IsoBouw. Deze dampopen na-isolatieplaat met 3 geïntegreerde houten regels van 40x44 mm bleek de beste oplossing. Met de vrijdragende SlimFix RenoTwin platen in combinatie met de bijgeleverde positioneerschroeven kunnen we de doorbuiging van het dak eenvoudig corrigeren en de panlatten laten zitten. Daarnaast bood IsoBouw met SlimFix RenoTwin ook de beste methode om een overstek te realiseren”.

De ervaringen
De vraag is natuurlijk of SlimFix RenoTwin aan het verwachtingspatroon heeft voldaan? Wij ontvangen hierop een enthousiaste reactie van de heer Van Lenthe:

Snelle montage en direct waterdicht

“In de praktijk kwamen we erachter dat de montagewijze van SlimFix RenoTwin enorm veel voordelen heeft. Nadat de pannen zijn verwijderd, kunnen de dakplaten direct aangebracht worden. Dit zorgt ervoor dat we de woningen niet meer met zeilen dicht hoeven te leggen en dat we direct waterdicht zijn. Wel zo handig met de bewoners nog in hun woning”.

“Ook kunnen wij de dakplaten veel sneller monteren doordat we op de bestaande latten kunnen lopen. In de ochtend beginnen met 4 woningen pannen verwijderen en aan het eind van de dag alle 4 waterdicht met dakplaten en naadprofiel”.
“De kraan die gebruikt wordt voor het verwijderen van de pannen kan direct worden ingezet om de dakplaten naar boven de zetten. Vanuit daar loop je de dakplaten met de hand eenvoudig uit. De dakplaten zijn allemaal op maat geleverd en in de nok afgeschuind. Door de veer- en groefverbinding zit er onderling in de platen geen verschil. De onderlinge naden zijn eenvoudig dicht te zetten met de bijgeleverde Reno naadprofielen”.

overstek bij na-isoleren

Eenvoudige realisatie van overstekken

“Een na-isolatieplaat wordt in de meeste gevallen voorzien van een afschuifregel voor de afschuifkrachten. Bij een overstek vervalt deze regel. In samenwerking met IsoBouw is er een berekening gemaakt van de afschuifkrachten en de belasting in de overstek. Met een kleine aanpassing in de bevestiging van de dakplaten konden we vrij eenvoudig een overstek creëren van 500 mm”.

“De dakplaten zijn door IsoBouw geleverd met een 50 x 65 mm sparing in het gootdetail. Daar hebben we een vurenhouten 50 x 70 mm regel in gezet die we hebben doorgeschroefd in de verstijvers. Zo kan je eenvoudig de betimmering geventileerd monteren”.



Renovatie 400 woningen Middelburg

Dankzij de constructieve sterkte van de isolatieplaten kunnen we de daken aan de buitenzijde opnieuw strak uitlijnen. De extra grote houten regels zijn ook ideaal voor een aftimmering of de realisatie van overstekken”.

na-isolatie project Middelburg   na-isoleren met SlimFix RenoTwin isolatieplaten

Opdrachtgever: Woongoed Middelburg

Aannemer: Bouwbedrijf Schrijver ’s-Gravenpolder

Dakdekker: Leo Nelis BV Noord-Scharwoude

Producttoepassing: SlimFix RenoTwin 7.0

isoleren met na-isolatie IsoBouw  isolatieplaten renovatie

Klaas Zwerus, projectleider bouwbedrijf Schrijver, heeft inmiddels ruime ervaring in de toepassing van de ISSO-gecertificeerde SlimFix RenoTwin dakplaten. Hij ziet met name de praktische voordelen:

Wij hebben bij dit project voor SlimFix RenoTwin gekozen omdat de platen vrijdragend kunnen worden gemonteerd. De daken hebben een ‘zeeg’ (doorbuiging). Met SlimFix RenoTwin kunnen we de daken aan de buitenzijde opnieuw strak uitlijnen. Grote verzakkingen in het dakvlak kun je er uit halen. Bij een andere klus hebben we deze plaat ook toegepast. Hier hebben we de plaat op diverse plekken circa 10 cm “ vrij bevestigd”. Dankzij het gebruik van SlimFix RenoTwin staat het eindresultaat er weer strak bij”.

Ook de 3 ingelijmde houten tengels komen goed van pas. De extra grote regels zijn ideaal om er een aftimmering of overstekken mee te realiseren”.

Bestekteksten en CAD (2D/3D/BIM-producttekeningen)

Met behulp van onderstaande 2D/3D/BIM-Bestekservice kunt u aan de hand van het volgen van keuzecriteria het gewenst producttype genereren. U kunt vervolgens kiezen voor:

  • De bestektekst (in stabu- en neutraal formaat)
  • 2D/3D Autodesk AutoCAD (dwg).
  • 3D ARKEY / Adomi met ASD (dhg).
  • 2D/3D Drawing Exchange Format (dxf).
  • 3D Autodesk Revit (system family).
  • 3D Autodesk Revit (model family).
  • 3D BIM IFC-formaat (ifc).
Bestekservice openen in nieuw scherm
