SlimFix dakplaten
Zelfdragende dakplaten voor gordingdaken (renovatie)
De zelfdragende SlimFix sandwich dakplaten zijn dun en licht. Dit betekent voor u meer toepassingsgemak bij de bevestiging, pasplaten, nok-, goot- en muuraansluitingen. SlimFix dakelementen zijn daardoor uitermate goed geschikt als renovatie dakplaten voor toepassing bij renovatieprojecten. De sandwich dakplaten zijn verkrijgbaar in diverse uitvoeringen. Afhankelijk van uw wensen in geluidswering en/of overspanningen kiest u de dakplaat die het beste bij uw project past. Zo betaalt u bij IsoBouw nooit te veel.
- Dun en licht van gewicht.
- Meer verwerkingsgemak.
- Grote overspanningen mogelijk.
- Blijvend hoge isolatiewaarden van Rc 2,5 t/m 7,0 m2K/W.
- Dakplaten met de beste milieuclassificatie (DUBOkeurmerk).
- Cradle to Cradle Certified® (het document vindt u hieronder bij Certificaten).
SlimFix dakplaten zijn sterk in prijs en prestatie
- Dun en licht van gewicht, dus meer verwerkingsgemak.
- Aansluitingen eenvoudiger realiseerbaar.
- Zelfdragende dakelementen met grote overspanningsmogelijkheden.
- Superieur isolerend EPSHR.
- Altijd in brandveilige SE-kwaliteit.
- De elementen zijn ongevoelig voor vocht en duurzaam.
- Blijvend hoge isolatiewaarden van Rc 2,5 t/m 7,0 m2K/W.
- Makkelijk op maat te maken zonder gezondheidsschadelijke stofhinder.
- Volledig recyclebare dakplaten.
- Zeer hoog afwerkingsniveau.
- De beste milieuclassificatie (DUBOkeur).
- Supersnelle levertijd.
- Uitstekende prijs/kwaliteitverhouding.
Geprefabriceerde maatwerkoplossingen
SlimFix dakelementen kunnen fabrieksmatig extra bewerkingen krijgen. Door middel van deze maatwerkoplossingen wordt de verwerkingstijd verkort en ontstaat er minder afval. U heeft de keuze uit: Een goot- of boeiverjonging, dakvenstervoorzieningen, paselementen, gekoppelde dakplaten en projectspecifiek op maat gemaakte daksegmenten.
Maatwerkoplossing: Gootverjonging
Toepassingsgebied
De SlimFix renovatie dakplaten zijn toepasbaar bij renovatieprojecten onder met pannen of andere schubvormige bedekking afgewerkte hellende daken van woningen en utiliteitsgebouwen t/m binnenklimaatklasse 3. Voor andere dakbedekkingen dan betonpannen dient overleg met IsoBouw en de constructeur plaats te vinden. Bij nieuwbouw worden extra eisen gesteld aan een dakplaat. Hiervoor verwijzen wij u naar de SlimFixXT dakelementen.

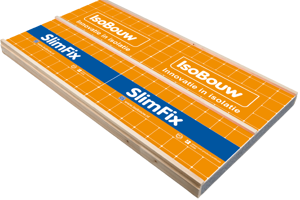

Productsamenstelling SlimFix dakplaten
- Bovenplaat: Vochtbestendige houtspaanplaat, klasse P5 volgens NEN EN 120 en E1 volgens NEN EN 312, 3 of 8 mm dik, oranje cachering met handige referentiestrepen.
- Isolatiemateriaal: airpop® isolatiekern EPSHR-SE met verhoogd isolerend vermogen.
- Onderplaat: Als bovenplaat, echter voorzien van witte zichtzijde.
- Langslatten, gootregel en tengellatten: Europees vurenhout.
Brandveiligheid
Dakconstructies met een SlimFix dakplaat kunnen bij een woningscheidend wanddetail uitgevoerd worden met een WBDBO van meer dan zestig minuten (zei detailleringen). Dakconstructies met SlimFix dakplaten kunnen daarmee ruimschoots voldoen aan de eis van het Bouwbesluit. Specifiek voor nieuwbouw geldt sinds 1 april 2012 de eis van een minimale brandreactieklasse D. Speciaal voor deze eis heeft IsoBouw de SlimFixXT dakelementen ontwikkeld.
Geluid
- Vrijstaande woningen, eis: Bij ‘onbenoemde ruimten’ (zolders) gelden geen eisen, bij ‘verblijfsgebieden’ slaapkamers) geldt een GA;k-waarde van minimaal 20 dB(A). Met typen SlimFix 3/3 (Rw 26) wordt voldaan aan de eis. Wilt u een nog hoger geluidwering? Kies dan een type SlimFix 8/8 (Rw 32).
- Geschakelde woningen, overlangsgeluid: Typen SlimFix 8/8 (Rw 32) voldoen aan de eis van Ilu;k ≥ -5dB voor zolders. Bij een effectief dakoppervlak voor slaapkamers ≤ 5 m2 wordt voldaan aan de eis van ≥ 0 dB. In alle andere gevallen kan IsoBouw projectgericht advies geven.
- Buitengeluid: Alle typen SlimFix 8/8 (Rw 32) dakplaten voldoen ruim aan de eisen van wering buitenlawaai.
Renovatie dakplaten met een uitstekende milieuprestatie
Wetenschappelijk onderzoek heeft aangetoond dat Airpop®-isolatiesystemen het minst milieubelastend zijn. Hiermee behoren niet alleen de IsoBouw-prestaties op het gebied van kwaliteit en prijs tot de beste in de markt maar ook op het gebied van duurzaamheid. Kiezen voor de isolerende dakplaten van IsoBouw is daarom de meest verantwoorde keuze: Voor een tevreden opdrachtgever, voor uw portemonnee, én voor het milieu.
Meer verwerkingsgemak met deze dunne en lichte dakplaten
SlimFix dakplaten zijn zeer eenvoudig te verwerken. Bij levering ontvangt u een verwerkingsvoorschrift.
Tips voor verwerking
- Zorg bij opslag dat de SlimFix dakelementen vrij van de grond ligt.
- Bij handtransport de dakplaat omhoog schuiven met de witte zijde naar boven.
- Gebruik voor een gemakkelijke bevestiging de voorgeschreven bevestigingsmaterialen.
- Werk de zichtzijde van de dakplaten af met afdekprofielen.
- Nok en naden goed afdichten met bijvoorbeeld PUR-schuim.
- Direct onder het dak gelegen ruimtes goed ventileren.

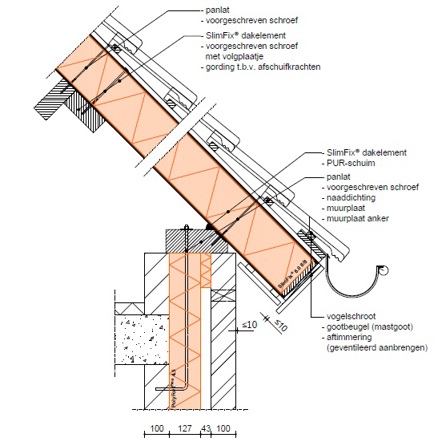

Detailleringsoplossingen (2D)
Klik op het door u gewenste bestandsformaat en download de principedetails:
In het pdf staan alle principedetails grafisch weergegeven met het daarbij behorende detailnummer. Deze nummers komen overeen met de file-naam bij de desbetreffende bestandsformaten.
Certificaten SlimFix dakplaten
Klik op het betreffende logo of de tekstlink voor het certificaat:
 |
||
 |
||
 |
||
 |
||
 |
SlimFix | SlimFix L |
 |
SlimFix 3/3 | SlimFix 8/8 |
De prestatieverklaring (DoP) is vanwege het ontbreken van een geharmoniseerde Europese norm voor dakplaten niet noodzakelijk voor dit product.
De toepassing van IsoBouw airpop® (EPS) past perfect binnen de uitgangspunten van circulair bouwen. IsoBouw airpop® kan met behoud van de positieve eigenschappen vele keren gerecycled worden. IsoBouw biedt verwerkers daarom de mogelijkheid om reststukken weer aan te bieden aan IsoBouw. Dit met het oogpunt circulair bouwen te borgen, vervuiling van de omgeving te beperken en hergebruik van grondstoffen te stimuleren.
Retoursysteem Use4ReUse
IsoBouw biedt met het retoursysteem Use4ReUse de mogelijkheid om materiaalrestanten van de door ons geleverde producten weer retour te geven. Wilt u hiervan gebruik maken? Dan kan dat via inzamelzakken of bigbags. Deze zijn te bestellen bij onze afdeling Verkoop.
Lees ook deze handleiding over het retourhalen van reststukken bij dakelementen.
Hulpmaterialen dakelementen rekentool
Met behulp van deze hulpmaterialen rekentool kunt u bij eenvoudige zadel- of lessenaarsdaken bepalen welke en hoeveel bevestigers en profielen u nodig heeft en waar deze toegepast moeten worden.
Bij complexere dakconstructies geven wij u graag een projectspecifiek advies. Stuur hiervoor uw projectgegevens naar info@isobouw.nl
Attentie: Deze tool functioneert het beste bij gebruik van een desk- of laptop.
Bestekteksten en CAD (2D/3D/BIM-producttekeningen)
Met behulp van onderstaande 2D/3D/BIM-Bestekservice kunt u aan de hand van het volgen van keuzecriteria het gewenst producttype genereren. U kunt vervolgens kiezen voor:
- De bestektekst (in stabu- en neutraal formaat)
- 2D/3D Autodesk AutoCAD (dwg).
- 3D ARKEY / Adomi met ASD (dhg).
- 2D/3D Drawing Exchange Format (dxf).
- 3D Autodesk Revit (system family).
- 3D Autodesk Revit (model family).
- 3D BIM IFC-formaat (ifc).
