SlimFix-XT dakelementen
Zelfdragende dakelementen voor gordingdaken (nieuwbouw)
De gecertificeerde SlimFixXT dakelementen zijn het antwoord van IsoBouw op de aangescherpte eisen in het Bouwbesluit ten aanzien van de isolatiewaarde en brandklasse. Een SlimFixXT dakelement bevat alle eigenschappen die noodzakelijk zijn om aan alle voorwaarden te voldoen, en die zelfs te overtreffen. Zonder concessies te doen ten aanzien van de dunne dikte, de goede vochtbestendigheid, het lage gewicht, de grote overspanningen en de eenvoudige verwerking.
- Brandreactieklasse B/C (eis: D).
- Blijvend hoge isolatiewaarden van Rc 3,5 t/m 7,0 m2K/W.
- Grote overspanningen mogelijk.
- Zelfdragende sandwich dakplaten die dun en licht van gewicht zijn.
Aantoonbaar 'Bouwbesluit-proof' dakelementen zonder concessies
- Brandreactieklasse B/C (eis: D).
- Dun en licht van gewicht, dus meer verwerkingsgemak.
- Aansluitingen eenvoudiger realiseerbaar.
- Zelfdragende dakelementen met grote overspanningsmogelijkheden.
- Ongevoelig voor vocht en duurzaam.
- Blijvend hoge isolatiewaarden van Rc 3,5 t/m 7,0 m2K/W.
- Makkelijk op maat te zagen zonder gezondheidsschadelijke stofhinder.
- Volledig recyclebare dakelementen.
- Dakplaat met een zeer hoog afwerkingsniveau.
- De beste milieuclassificatie (DUBOkeur).
- Uitstekende prijs/kwaliteitsverhouding.
Een dakplaat met gepatenteerde Xire® Technologie
De SlimFixXT dakelementen kenmerken zich door de toepassing van de innovatieve Xire® Technologie. Deze Xire® Technologie is een door IsoBouw gepatenteerde manier om een flinterdunne onbrandbare laag te creëren. Op basis van deze technologie zijn de SlimFixXT dakplaten voorzien van een onbrandbaar Xire®-schild. Hierdoor behoren de prestaties met betrekking tot de brandreactie van deze dakplaat tot de beste in de markt. Testen van Efectis wijzen uit dat SlimFixXT de brandklassen B/C-s2, d0 behaalt.
Geprefabriceerde maatwerkoplossingen
SlimFixXT dakelementen kunnen fabrieksmatig worden voorzien van diverse maatwerkoplossingen. Hiermee wint u tijd bij de verwerking en minimaliseert u afval. Voorbeelden van maatwerkoplossingen zijn: Een dakvenstervoorziening, paselementen, gekoppelde dakplaten en dakelementen die projectspecifiek voor het gehele dak op maat zijn gemaakt.
Maatwerkoplossing: Dakvenstervoorziening
Toepassingsgebied
De zelfdragende SlimFixXT dakelementen zijn toepasbaar bij nieuwbouwprojecten onder met pannen of andere schubvormige bedekking afgewerkte hellende daken van woningen en utiliteitsgebouwen t/m klimaatklasse 2. Voor andere dakbedekkingen dan betonpannen dient overleg met IsoBouw en de constructeur plaats te vinden. Voor renovatiedoeleinden kunt u de SlimFix dakelementen toepassen.
Productsamenstelling SlimFixXT dakelementen
- Bovenplaat: Vochtbestendige houtspaanplaat, klasse P5 volgens NEN EN 120 en E1 volgens NEN EN 312, 3 of 8 mm dik, oranje cachering met handige referentiestrepen.
- Isolatiemateriaal: airpop® isolatiekern EPSHR-SE met verhoogd isolerend vermogen.
- Onderplaat: Als bovenplaat, echter voorzien van witte zichtzijde en een met glasvezel versterkt Xire®-schild (Xire® Technologie).
- Langsribben, gootregel en tengellatten: Europees vurenhout.
Luchtdicht bouwen
Naast de toepassing van isolatiesystemen met een hoge isolatiewaarde is een goede luchtdichtheid een voorwaarde om een goede energieprestatie te behalen.
Op onze kennispagina en via onze detailleringsoplossingen geven wij u meerdere tips waarmee u de SlimFixXT dakelementen eenvoudig luchtdicht kunt verwerken.
Brandveiligheid
Dakconstructies met SlimFixXT dakpanelen hebben een weerstand tegen branddoorslag en brandoverslag van meer dan zestig minuten. Met een brandreactieklasse B/C-s2, d0 voldoet de SlimFixXT dakplaat ruimschoots aan de eis van het Bouwbesluit.
Ga voor meer informatie hierover naar wet- en regelgeving.
Geluid
- Vrijstaande woningen, eis: Bij ‘onbenoemde ruimten’ (zolders) geen eisen, bij ‘verblijfsgebieden’ slaapkamers) geldt een GA;k-waarde van minimaal 20 dB(A). Met typen de dakplaat SlimFixXT 3/3 (Rw 29) wordt voldaan aan de eis. Kies een type SlimFixXT 8/8 (Rw 34) voor extra geluidwering.
- Geschakelde woningen, overlangsgeluid: Typen SlimFixXT 8/8 (Rw 34) voldoen aan de eis van Ilu;k ≥ -5dB voor zolders. Bij een effectief dakoppervlak voor slaapkamers ≤ 5 m2 wordt voldaan aan de eis van ≥ 0 dB. In alle andere gevallen kan IsoBouw projectgericht advies geven.
- Buitengeluid: alle typen SlimFixXT 8/8 (Rw 34) voldoen ruim aan de eisen van wering buitenlawaai.
Een zelfdragend dakelement met de beste milieuprestatie
EPS-isolatiesystemen zijn het minst belastend voor het milieu vergeleken met andere materialen. Verschillende onderzoeken hebben dit aangetoond. Daardoor is niet alleen de prijs/kwaliteitverhouding van hoog niveau, maar ook de duurzaamheid. Kies dus SlimFixXT dakelementen van IsoBouw. Opdrachtgever tevreden, u en uw portemonnee tevreden, milieu tevreden.
Meer verwerkingsgemak met SlimFixXT dakelementen
De zelfdragende SlimFixXT dakelementen zijn zeer eenvoudig te verwerken. Bij levering ontvangt u een verwerkingsvoorschrift.
Tips voor verwerking
- Zorg bij opslag dat de SlimFixXT dakplaten vrij van de grond liggen.
- Bij handtransport de dakplaat omhoog schuiven met de witte zijde naar boven.
- Gebruik voor een gemakkelijke bevestiging de voorgeschreven bevestigingsmaterialen.
- Werk de zichtzijde van de dakelementen af met afdekprofielen.
- Nok en naden goed afdichten met bijvoorbeeld PUR-schuim.
- Direct onder het dak gelegen ruimtes goed ventileren.

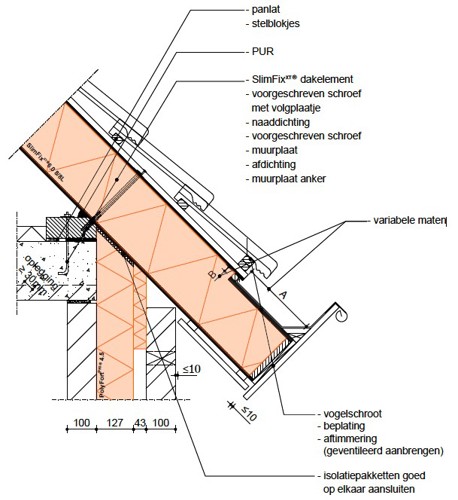

Detailleringsoplossingen voor SlimFixXT dakelementen
Ga naar het tabblad 'Detailleringen' voor diverse detailleringsoplossingen.
Certificaten SlimFixXT dakelementen
Klik op het betreffende logo of de tekstlink voor het certificaat
Erkend SKH aansluitdocument BouwBesluit
Leverbaar onder:
De prestatieverklaring (DoP) is vanwege het ontbreken van een geharmoniseerde Europese norm voor dakelementen niet noodzakelijk voor dit product.
Detailleringsoplossingen (2D)
Klik op het door u gewenste bestandsformaat en download de principedetails:
In het pdf staan alle principedetails grafisch weergegeven met het daarbij behorende detailnummer. Deze nummers komen overeen met de file-naam bij de desbetreffende bestandsformaten.
Bestekteksten en CAD (2D/3D/BIM-producttekeningen)
Met behulp van onderstaande 2D/3D/BIM-Bestekservice kunt u aan de hand van het volgen van keuzecriteria het gewenst producttype genereren. U kunt vervolgens kiezen voor:
- De bestektekst (in stabu- en neutraal formaat)
- 2D/3D Autodesk AutoCAD (dwg).
- 3D ARKEY / Adomi met ASD (dhg).
- 2D/3D Drawing Exchange Format (dxf).
- 3D Autodesk Revit (system family).
- 3D Autodesk Revit (model family).
- 3D BIM IFC-formaat (ifc).
Veelgestelde vragen
- Gebruik onze luchtdichte afdekprofielen.
- Werk volgens onze detailleringsvoorbeelden (te downloaden bij SlimFix XT Passief in dgn, dwg en dxf-bestanden).
- Werk zorgvuldig. Het resultaat: een lagere qv10-waarde van 0,15 en daarmee een lagere EPC.
De WBDBO van SlimFix dakelementen is 60 minuten. Kijk voor meer info naar de detailleringen.
De witte zichtzijde van SlimFix-XT dakelementen is RAL 9016 zijdeglans.
