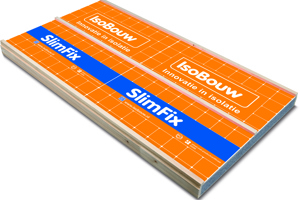

SlimFix-XT dakelementen

Dakelementen voor slim isoleren zonder concessies

• Brandreactieklasse C (eis: D).
• Dun en licht van gewicht, dus meer verwerkingsgemak.
• Aansluitingen eenvoudiger realiseerbaar.
• Zelfdragende dakelementen met grote overspanningsmogelijkheden.
• Ongevoelig voor vocht en duurzaam.
• Blijvend hoge isolatiewaarden van R_c 3,5 t/m 7,0 m²K/W.
• Makkelijk op maat te maken zonder gezondheidsschadelijke stofhinder.
• Volledig recyclebare dakelementen.
• Dakplaat met een zeer hoog afwerkingsniveau.
• De beste milieuclassificatie.
• Uitstekende prijs/kwaliteitsverhouding.

Een dakplaat met gepatenteerde Xire^® Technologie

De SlimFix^XT dakelementen kenmerken zich door de toepassing van de innovatieve Xire^® Technologie. Deze Xire^® Technologie is een door IsoBouw gepatenteerde manier om een flinterdunne onbrandbare laag te creëren. Op basis van deze technologie zijn de SlimFix^XT dakplaten voorzien van een onbrandbaar Xire^®-schild. Hierdoor behoren de prestaties met betrekking tot de brandreactie van deze dakplaat tot de beste in de markt. Testen van Efectis wijzen uit dat SlimFix^XT de brandklassen C-s2, d0 behaalt.

Geprefabriceerde maatwerkoplossingen

SlimFix^XT dakelementen kunnen fabrieksmatig worden voorzien van diverse maatwerkoplossingen. Hiermee win je tijd bij de verwerking en minimaliseer je afval. Voorbeelden van maatwerkoplossingen zijn: Een dakvenstervoorziening, paselementen, gekoppelde dakplaten en dakelementen die projectspecifiek voor het gehele dak op maat zijn gemaakt.

Maatwerkoplossing: Dakvenstervoorziening

Toepassingsgebied

De zelfdragende SlimFix^XT dakelementen zijn toepasbaar bij renovatie- en nieuwbouwprojecten onder met pannen of andere schubvormige bedekking afgewerkte hellende daken van woningen en utiliteitsgebouwen t/m binnenklimaatklasse 3. Voor andere dakbedekkingen dan dakpannen dient overleg met IsoBouw en de constructeur plaats te vinden.

Productsamenstelling SlimFix^XT dakelementen

• Bovenplaat: Vochtbestendige houtspaanplaat, klasse P5 volgens NEN EN 120 en E1 volgens NEN EN 312, 3 of 8 mm dik, oranje cachering met handige referentiestrepen.
• Isolatiemateriaal: isolatiekern EPS^HR-SE met verhoogd isolerend vermogen.
• Onderplaat: Als bovenplaat, echter voorzien van witte zichtzijde en een met glasvezel versterkt Xire^®-schild (Xire^® Technologie).
• Langsribben, gootregel en tengellatten: Europees vurenhout.

Bij toepassing van de Flex-opties boei- of gootverjonging worden de elementen altijd geleverd met aan de lange zijde een houten langslat (type L)

Luchtdicht bouwen

Naast de toepassing van isolatiesystemen met een hoge isolatiewaarde is een goede luchtdichtheid een voorwaarde om een goede energieprestatie te behalen.
Op onze kennispagina en via onze detailleringsoplossingen geven wij je meerdere tips waarmee je de SlimFix^XT dakelementen eenvoudig luchtdicht kunt verwerken.

Brandveiligheid

Beperking van het ontwikkelen van brand en rook: Met een brandreactieklasse C-s2, d0 voldoet de SlimFix^XT dakplaat ruimschoots aan de eis van het Bbl/Bouwbesluit.

Beperking van uitbreiding van brand en rook: Een WBDBO van 60 minuten kan behaald worden door een brandwerend detail toe te passen op de woningscheidende wand. (zie detailleringen in ons KOMO attest -met-productcertificaat).

Raadpleeg te allen tijde ook ons KOMO attest -met-productcertificaat.

Geluid

• Vrijstaande woningen, eis: Bij ‘onbenoemde ruimten’ (zolders) geen eisen, bij ‘verblijfsgebieden’ slaapkamers) geldt een GA;k-waarde van minimaal 20 dB(A). Met typen de dakplaat SlimFix^XT 3/3 (Rw 29) wordt voldaan aan de eis. Kies een type SlimFix^XT 8/8 (Rw 34) voor extra geluidwering.
• Geschakelde woningen, overlangsgeluid: Typen SlimFix^XT 8/8 (Rw 34) voldoen aan de eis van Ilu;k ≥ -5dB voor zolders. Bij een effectief dakoppervlak voor slaapkamers ≤ 5 m² wordt voldaan aan de eis van ≥ 0 dB. In alle andere gevallen kan IsoBouw projectgericht advies geven.
• Buitengeluid: alle typen SlimFix^XT 8/8 (Rw 34) voldoen ruim aan de eisen van wering buitenlawaai.

Meer verwerkingsgemak met SlimFix^XT dakelementen

De zelfdragende SlimFix^XT dakelementen zijn zeer eenvoudig te verwerken. Bij levering ontvang je een verwerkingsvoorschrift.

Tips voor verwerking

• Zorg bij opslag dat de SlimFix^XT dakplaten vrij van de grond liggen.
• Bij handtransport de dakplaat omhoog schuiven met de witte zijde naar boven.
• Gebruik voor een gemakkelijke bevestiging de voorgeschreven bevestigingsmaterialen.
• Werk de zichtzijde van de dakelementen af met afdekprofielen.
• Nok en naden goed afdichten met bijvoorbeeld PUR-schuim.
• Direct onder het dak gelegen ruimtes goed ventileren.

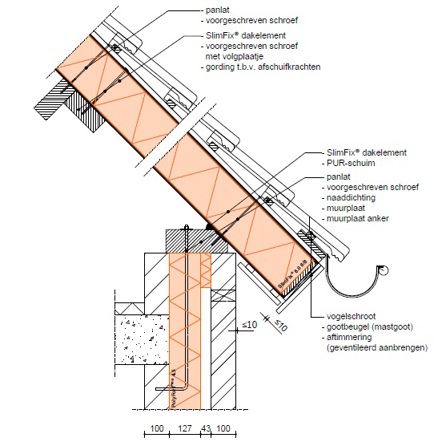

Detailleringsoplossingen (2D)

Klik op het door jou gewenste bestandsformaat en download de principedetails:

• PDF
• DWG
• DXF

In het pdf staan alle principedetails grafisch weergegeven met het daarbij behorende detailnummer. Deze nummers komen overeen met de file-naam bij de desbetreffende bestandsformaten.

Certificaten SlimFix^XT dakelementen

Klik op het betreffende logo of de tekstlink voor het certificaat:

SlimFix XT L

SlimFix XT R

De prestatieverklaring (DoP) is vanwege het ontbreken van een geharmoniseerde Europese norm voor dakelementen niet noodzakelijk voor dit product.

Classificatie SlimFix^XT dakelementen

Klik op het betreffende logo voor de brandclassificatie:

De toepassing van IsoBouw EPS past perfect binnen de uitgangspunten van circulair bouwen. IsoBouw EPS kan met behoud van de positieve eigenschappen vele keren gerecycled worden. IsoBouw biedt verwerkers daarom de mogelijkheid om reststukken weer aan te bieden aan IsoBouw. Dit met het oogpunt circulair bouwen te borgen, vervuiling van de omgeving te beperken en hergebruik van grondstoffen te stimuleren.

Retoursysteem Use4ReUse

IsoBouw biedt met het Retoursysteem Use4ReUse de mogelijkheid om materiaalrestanten van de door ons geleverde producten weer retour te geven. Wil je hier gebruik van maken? Dan kan dat via inzamelzakken of bigbags. Deze zijn te bestellen bij onze afdeling Verkoop.

Lees ook deze handleiding over het retourhalen van reststukken bij dakelementen.

Hulpmaterialen dakelementen rekentool

Met behulp van deze hulpmaterialen rekentool kun je bij eenvoudige zadel- of lessenaarsdaken bepalen welke en hoeveel bevestigers en profielen je nodig hebt en waar deze toegepast moeten worden.

Bij complexere dakconstructies geven wij je graag een projectspecifiek advies. Stuur hiervoor jouw projectgegevens naar info@isobouw.nl

Tool openen

Attentie: Deze tool functioneert het beste bij gebruik van een desk- of laptop.

Bestekteksten en CAD (2D/3D/BIM-producttekeningen)

Met behulp van onderstaande 2D/3D/BIM-Bestekservice kun je aan de hand van het volgen van keuzecriteria het gewenst producttype genereren. Je kunt vervolgens kiezen voor:

• De bestektekst (in stabu- en neutraal formaat)
• 2D/3D Autodesk AutoCAD (dwg).
• 3D ARKEY / Adomi met ASD (dhg).
• 2D/3D Drawing Exchange Format (dxf).
• 3D Autodesk Revit (system family).
• 3D Autodesk Revit (model family).
• 3D BIM IFC-formaat (ifc).
