SlimFort gevelisolatie

Duurzame gevelisolatie voor droge gevelbekleding


SlimFort gevelisolatie is een gepatenteerd gevelisolatiesysteem met hoogwaardige en duurzame EPS-isolatie. Deze innovatieve gevelisolatie heeft geïntegreerde metalen beugels voor het houten of aluminium raamwerk. Hierdoor creëert u een doorlopende isolatielaag. Dit voorkomt niet alleen koudebruggen, maar maakt de totale gevelopbouw ook een stuk dunner. Het SlimFort gevelisolatiesysteem is dankzij een uniek kliksysteem gemakkelijk en snel door één isolatiespecialist te plaatsen, inclusief het stelwerk. Voor de afwerking rondom ramen, deuren, hoeken en het dak verplaatst u simpelweg de beugel en zaagt u de isolatieplaat op maat. SlimFort gevelisolatie levert een uitstekende isolatie, is supersnel verwerkbaar en veel voordeliger, vooral in tijd.

  • De beste isolatie
  • Het snelst verwerkbaar
  • Veel voordeliger



In recordtempo de beste kwaliteit + de grootste besparingen

Nieuwsgierig hoe het moet? Bekijk de video en ontdek hoe u een gevel in 3 simpele stappen hoogwaardig isoleert met SlimFort gevelisolatie.

Kijk voor meer informatie over de verwerking de menubalk 'Verwerking'.

Een optimale gevelisolatie met SlimFort

SlimFort biedt duurzame gevelisolatie van de hoogste kwaliteit. De belangrijkste voordelen van SlimFort gevelisolatie op een rij:

  • Geen koudebruggen door doorlopende isolatielaag.
  • Duurzame SlimFort isolatieplaten met hoogwaardige EPSHR-isolatie.
  • Unieke klikverbinding om de isolatieplaten perfect op elkaar aan te sluiten.
  • Dunnere gevelopbouw door aaneengesloten isolatielaag.
  • Af te werken met alle soorten gevelbekleding.
  • Langere levensduur van de voorzetgevel door optimale ventilatie.
  • Sluit perfect aan op de achterconstructie van de gevel, zonder valse luchtspouw.

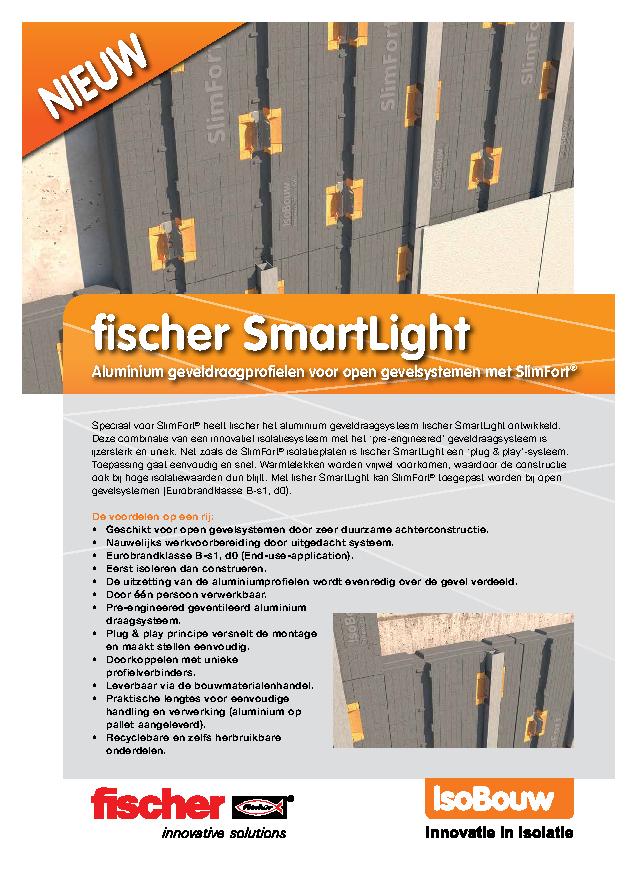

  • Toepasbaar bij open gevelsystemen i.c.m. fischer SmartLight.
  • Geen schadelijke vezels, dus geen gezondheidsrisico voor bewoners en verwerkers.

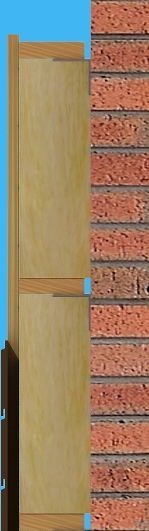

Traditionele gevel (In tegenstelling tot SlimFort gevelisolatie, wordt traditionele gevelisolatie onderbroken met houten balken)



Gevel met SlimFort gevelisolatie (een aaneengesloten isolatieschild zonder koudebruggen)

SlimFort gevelisolatie, isoleren zonder koudebruggen   Doorlopende isolatielaag bij SlimFort gevelisolatie

Een gemakkelijk en snel verwerkbaar gevelisolatiesysteem

SlimFort gevelisolatie is dankzij het gepatenteerde systeem makkelijk horizontaal en verticaal op de buitenmuur te plaatsen. Eén persoon kan de klus klaren. Werkvoorbereiding is nauwelijks nodig. De voordelen op een rij:

  • De beugels in de isolatieplaten vormen direct de basis voor het houten of aluminium raamwerk
  • Dankzij de uitgekiende samenstelling van de beugels wordt het stelwerk kinderlijk eenvoudig.
  • Het gevelisolatiesysteem is aan te brengen met standaard bevestigingsmaterialen, verkrijgbaar bij elke bouwmaterialenhandel.
  • Verwerkbaar door één persoon en zonder beschermingsmiddelen.
  • Een uniek 'pre-engineerd' aluminium geveldraagsysteem.

Veel voordeliger dan andere systemen

SlimFort gevelisolatie is niet alleen duurzaam en eenvoudig aan te brengen, het is ook goedkoper dan isoleren met andere isolatiematerialen:

  • Aanzienlijke materiaalbesparing ten opzichte van andere isolatiemethoden (gebaseerd op berekeningen conform NEN 1068-2001).
  • Tot wel 75% minder hout nodig.
  • Minder verwerkingskosten door een tijdsbesparing tot wel 50%.
  • Folie is volledig overbodig bij SlimFort gevelisolatie.

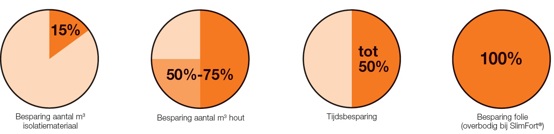

Besparingen bij SlimFort gevelisolatie

Met de SlimFort rekentool kunt u de kosten van een SlimFort gevelsysteem vergelijken met alternatieve systemen.

Het verschil tussen SlimFort gevelisolatie en andere methoden

Met SlimFort gevelisolatie bieden wij 6 zekerheden. Welke? Dat laten we u graag zien in onderstaande video.

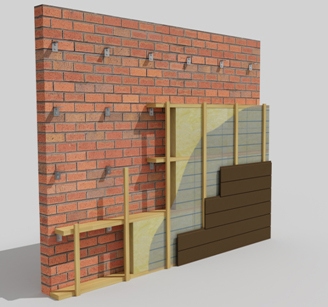

De verschillen tussen isoleren met SlimFort gevelisolatie en alternatieve isolatiemethoden in beeld:

Tijd en aantal schroeven bij isolatie tussen houten regels

Tijd en aantal schroeven bij isolatie+regelwerk op afstandschroeven

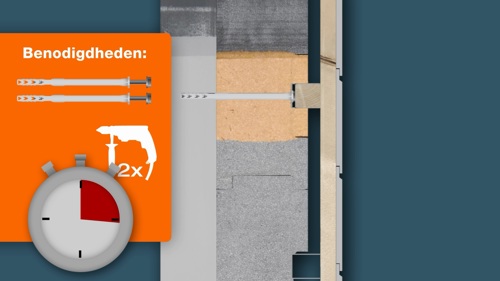

Tijd en aantal schroeven bij SlimFort gevelisolatie

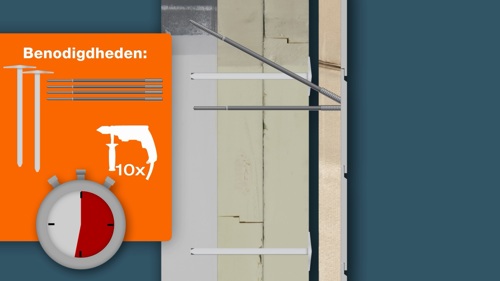

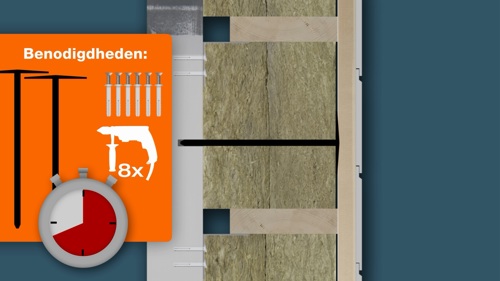

Benodigdheden bij isolatie tussen houten regels Benodigdheden bij isolatie met regelwerk op afstandsschroeven Verwerkingstijd en aantal schroeven bij SlimFort gevelisolatie

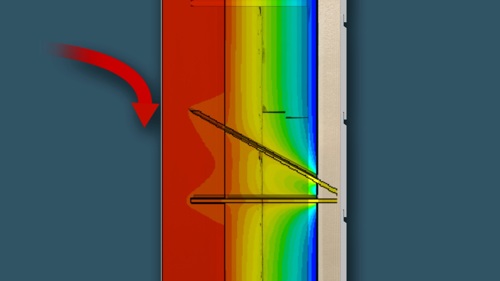

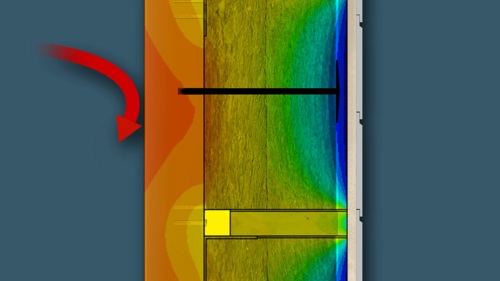

Koudebruggen bij isolatie tussen houten regels Koudebruggen bij isolatie+regelwerk op afstandschroeven Geen koudebruggen bij SlimFort gevelisolatie
Koudebruggen bij isolatie tussen houten regels Koudebruggen bij isolatie+regelwerk op afstandschroeven Geen koudebruggen bij SlimFort gevelisolatie

Handige rekentool voor overzichtelijke materiaallijsten en heldere kostenvergelijkingen

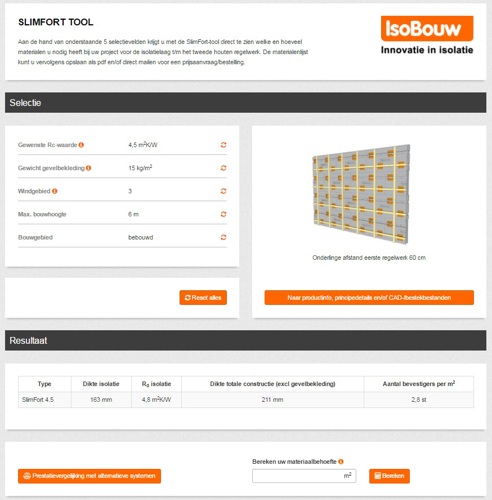

SlimFort gevelisolatie rekentool

IsoBouw heeft een rekentool ontwikkeld waarmee u aan de hand van uw projectgegevens snel en eenvoudig de benodigde materialen bepaalt.  Daarnaast geeft de rekenhulp inzicht in de kosten voor SlimFort in vergelijking tot andere systemen.

Vrijwel onbeperkte esthetische afwerkingsmogelijkheden

SlimFort gevelisolatie is af te werken met vrijwel alle soorten esthetische gevelbekleding: van vezelcementplaten tot tegels, van pannen tot steenstrips.

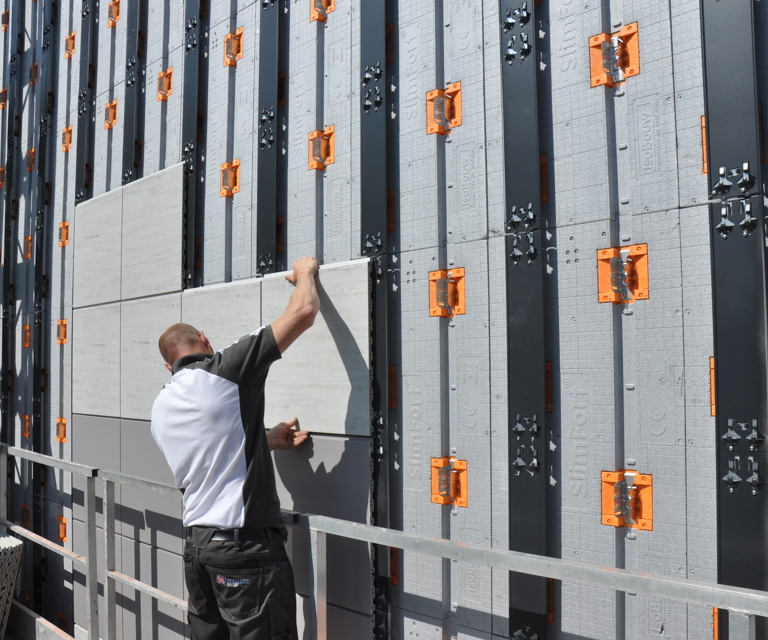

Afwerking met vezelcementplaten Afwerking met aluminium composietplaten Afgewerkt met geperste minerale wol platen
SlimFort gevelisolatie met afwerking vezelcementplaten SlimFort gevelisolatie met afwerking aluminium composietplaten SlimFort gevelisolatie afgewerkt met geperste minerale wol platen
Afwerking met pannen Afwerking met tegels Afwerking met steenstrips
SlimFort gevelisolatie met pannen afwerking SlimFort gevelisolatie met afwerking tegels SlimFort gevelisolatie met steenstrips afwerking

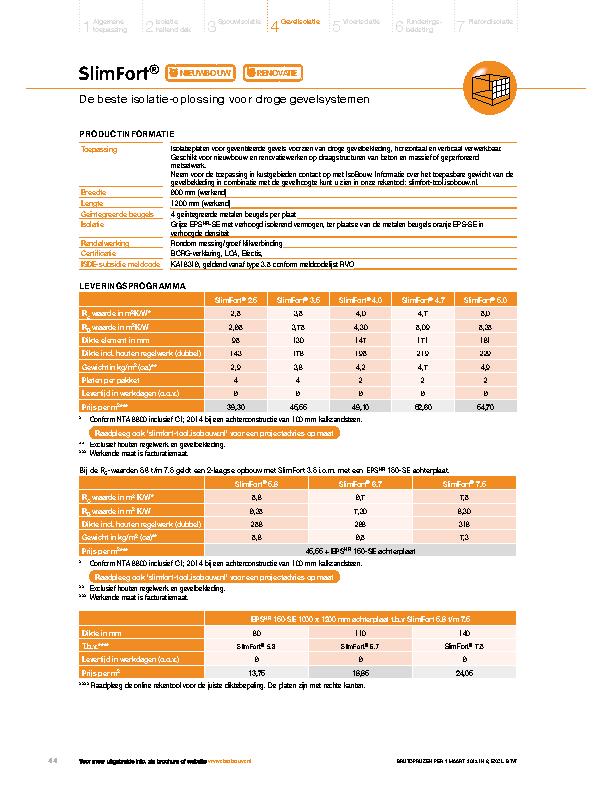

Productsamenstelling SlimFort gevelisolatie

Hieronder ziet u welke elementen het SlimFort gevelisolatiesysteem uniek maken.

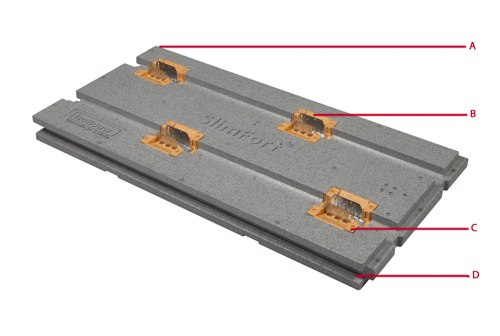

 Elementen van SlimFort gevelisolatie

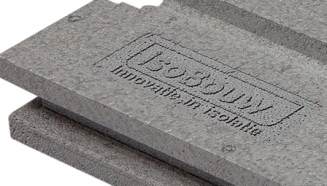

A: EPSHR -SE met extreem hoog isolerend vermogen

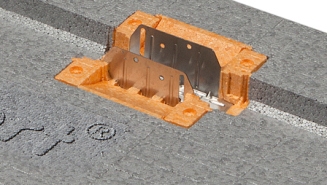

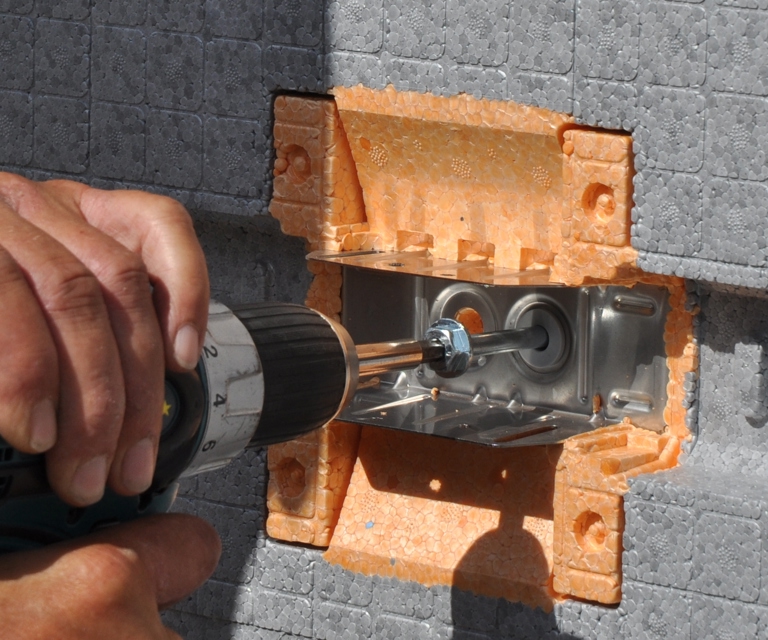

B: Geïntegreerde metalen beugels voor het bevestigen van het regelwerk

SlimFort gevelisolatie is gemaakt van Airpop / EPSHR-SE Geïntegreerde metalen bevestigingsbeugels van SlimFort gevelisolatie

C: Oranje EPS in hoge densiteit voor extra druksterkte en trekkracht

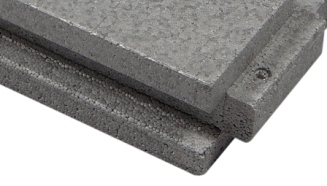

D: Rondom een grote messing/groef klikverbinding

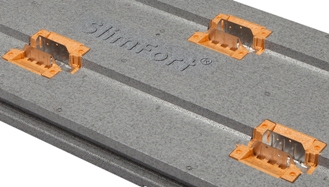

Extra druksterkte en trekkracht rondom de beugels van SlimFort gevelisolatie Messing/groef klikverbinding van SlimFort gevelisolatie



Constructieve veiligheid SlimFort gevelisolatie

Voor een lange levensduur van de gevelbekleding is een goede achterliggende ventilatie essentieel. Met SlimFort gevelisolatie is de constructie altijd automatisch optimaal geventileerd. De gepatenteerde verwerkingstechniek met de metalen beugels laat geen ruimte voor verwerkingsfouten. SlimFort isolatieplaten zijn hard, vormvast en ongevoelig voor vocht. SlimFort zakt daardoor niet uit en biedt zo een langdurige, duurzame isolerende werking. Het systeem is uitvoerig getest met bevestigingsmaterialen van fischer. Lees daar alles over in het fischer adviesblad.

SlimFort sluit perfect aan op de achterconstructie

De achterzijde van de SlimFort isolatieplaten is niet vlak, maar licht uitgehold. Bij het bevestigen van de platen, worden deze strak tegen de muur getrokken. Hierdoor ontstaan er per plaat kleine afgesloten compartimenten. Zo wordt een valse luchtspouw voorkomen.

Circulair isoleren met SlimFort

SlimFort bestaat voor 98% uit lucht en kan hergebruikt en/of volledig gerecycled worden. De bevestigingsmethodiek heeft naast een praktisch voordeel ook een circulair voordeel. Zodra de gevelbekleding aan vervanging toe is, kan de bestaande SlimFort-gevelschil gehandhaafd blijven. In de beugels kan eenvoudig een nieuwe houten draagstructuur geplaatst worden voor de nieuwe gevelbekleding.
Mocht het noodzakelijk zijn om de gevel volledig te slopen, dan kunnen de SlimFort-isolatieplaten losgeschroefd worden en bij een ander project weer opnieuw ingezet worden. EPS verliest namelijk nooit haar initieel isolerend vermogen.

Recyclen van de SlimFort-isolatieplaten is gezien de mogelijkheden voor hergebruik een niet voor de hand liggende optie. Mocht dit toch noodzakelijk zijn, dan is dit geen enkel probleem. Na verwijdering van de beugels kunnen de EPS-platen volledig gerecycled worden en als grondstof dienen voor nieuwe hoogwaardige EPS-producten. Zo blijft de kringloop altijd gesloten.

Brandveiligheid

In samenwerking met brandveiligheidsexperts van Nieman heeft IsoBouw een overzichtelijk adviesblad samengesteld met betrekking tot de brandveiligheidseisen van (geventileerde) gevels. Het adviesblad bevat heldere stroomschema’s voor het bepalen van de wettelijk vereiste brandklasse van een gevel. Voor woningen en overige gebouwen kan zo snel bepaald worden of de gevel aan brandklasse B, C of D moet voldoen.

Het adviesblad bevat naast de stroomschema’s tevens een beknopte uitleg van de wetgeving rondom de relevante brandveiligheidsthema’s. Er wordt uitgelegd hoe je aan het Bbl/Bouwbesluit en aan de naderende Wet Kwaliteitsborging kunt voldoen.

IsoBouw heeft diverse constructies met SlimFort laten beoordelen door Efectis en hiervoor de Euro-brandclassificatie (End Use) B-s1, d0 behaald.

Lees meer over brandveilig isoleren in onze Kennisbank.

Een perfect geïsoleerde gevel in slechts 3 stappen

Met SlimFort gevelisolatie realiseert u eenvoudig en snel een uitstekend geïsoleerde en goed geventileerde gevel. In de SlimFort isolatieplaten zitten metalen beugels, die u gebruikt voor de bevestiging van de isolatieplaten en het stelwerk. Bovendien zorgt het ontwerp van de SlimFort isolatieplaten automatisch voor de noodzakelijke ventilatie van de constructie. Zo isoleert u in 3 simpele stappen:

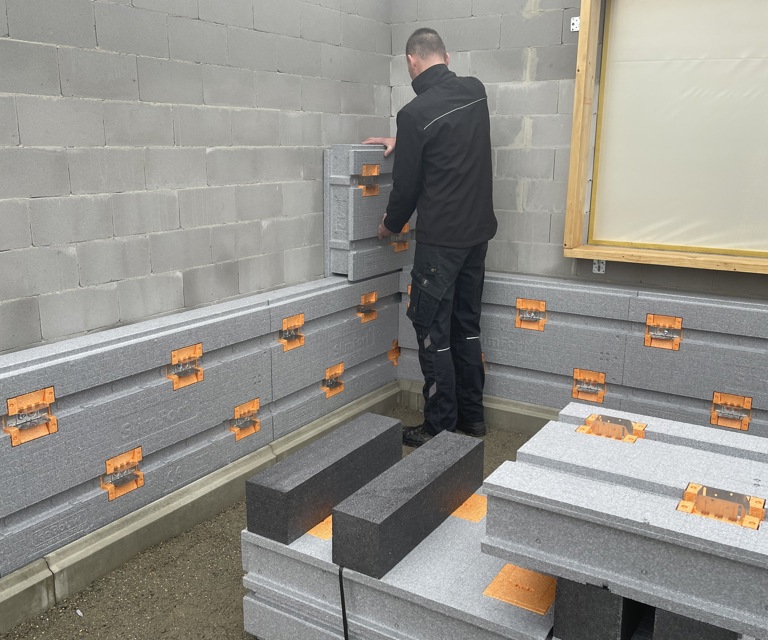

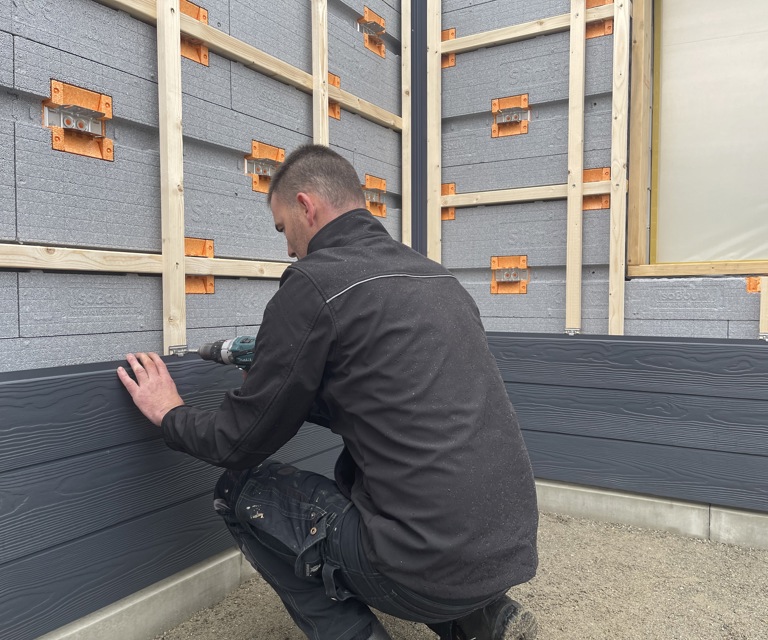

Stap 1: Isoleren Stap2: Raamwerk Stap3: Afwerking
SlimFort gevelisolatie – stap 1: isoleren SlimFort gevelisolatie – stap 2: raamwerk SlimFort gevelisolatie – stap 3: afwerking

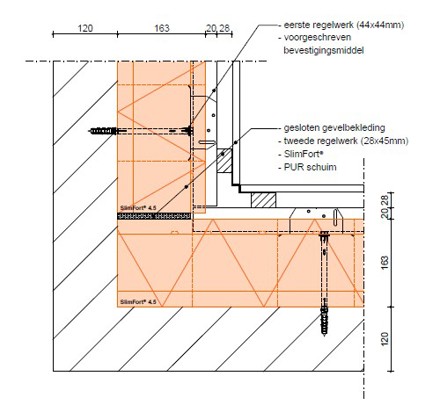

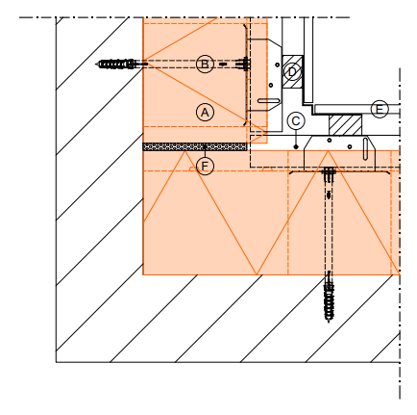

Voorbeeld aansluitingen

Om u te ondersteunen bij het aanbrengen van SlimFix gevelisolatie heeft IsoBouw diverse detailleringen uitgewerkt. Deze geven een indicatie hoe u bepaalde aansluitingen, zoals bij hoeken en kozijnen, handig oplost. U vindt deze voorbeelden onder de menubalk 'Detailleringen'.

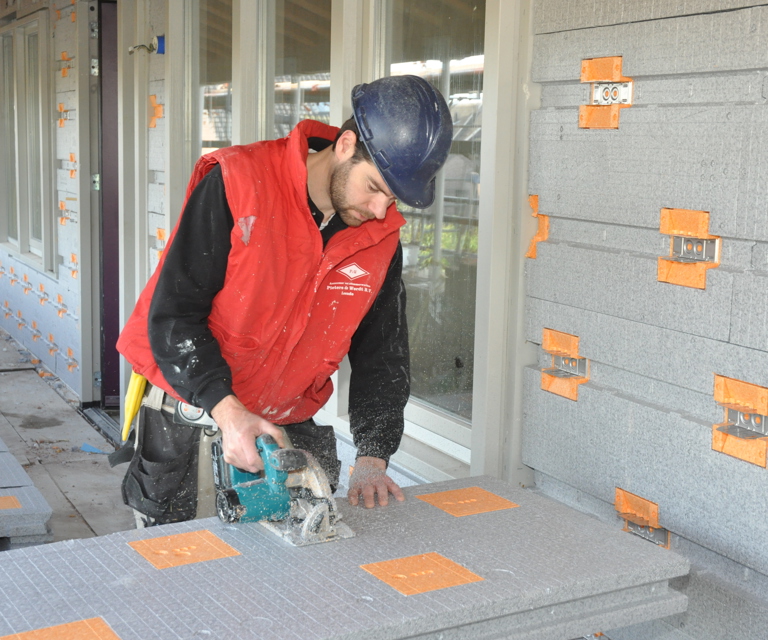

Tips voor de verwerking van SlimFort gevelisolatie

SlimFort gevelisolatie is zeer eenvoudig en snel te verwerken. U loopt geen enkel risico op irritaties aan huid of ogen. Beschermingsmiddelen zoals handschoenen, masker of veiligheidsbril zijn dan ook overbodig. Ter ondersteuning ontvangt u bij iedere levering een verwerkingsvoorschrift.

Onderstaande video geeft een beknopte weergave van de verwerkingsstappen bij de toepassing van SlimFort gevelisolatie.



Bevestiging

De bevestiging van de SlimFort isolatieplaten tegen de achterconstructie is afhankelijk van het rastermotief van het eerste houten regelwerk. Bij een regelafstand van 60 cm hoeft u met een kozijnplug alleen de metalen beugels te bevestigen waarin later het eerste houten regelwerk geplaatst wordt

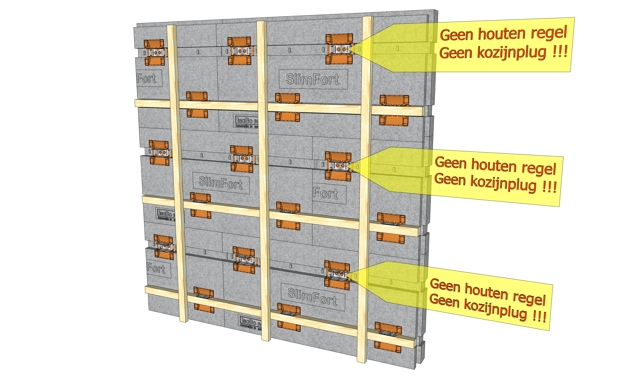

Horizontale plaatsing, regelafstand 60 cm: Bevestiging met 2 kozijnpluggen per plaat.

gevelisolatie

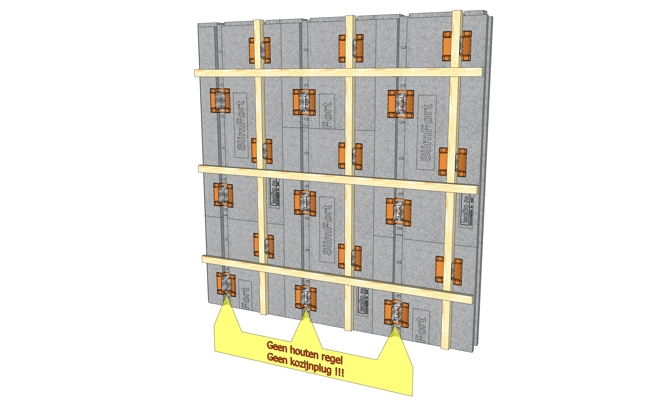

Verticale plaatsing, regelafstand 60 cm: Bevestiging met 2 kozijnpluggen per plaat.

gevelisolatie SlimFort

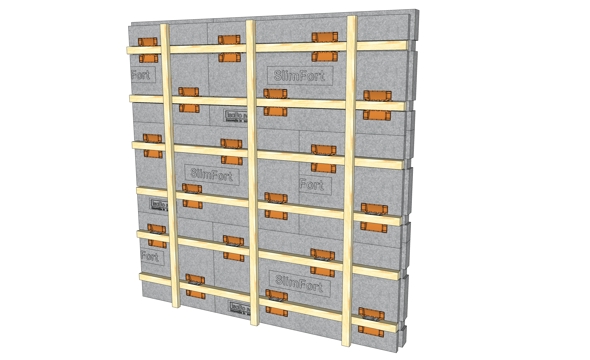

Horizontale plaatsing, regelafstand 30 cm: Bevestiging met 4 kozijnpluggen per plaat.

gevel isoleren

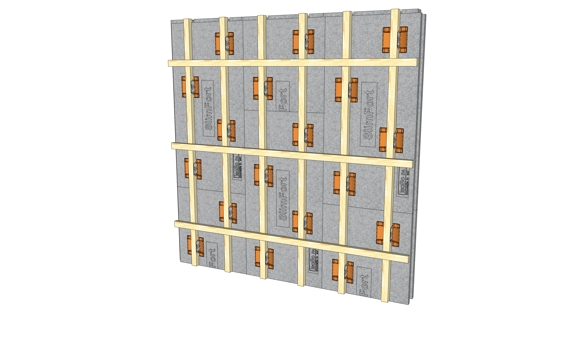

Verticale plaatsing, regelafstand 30 cm: Bevestiging met 4 kozijnpluggen per plaat.

gevel isoleren met SlimFort

Het rastermotief is afhankelijk van meerdere factoren, zoals het gewicht van de gevelbekleding, de maximale bouwhoogte en het windgebied. Met de SlimFort-rekentool kunt u eenvoudig bepalen welk rastermotief u voor uw project moet hanteren.

Detailleringsoplossingen

Klik op het door u gewenste bestandsformaat en download de principedetails:

In het pdf staan alle principedetails grafisch weergegeven met het daarbij behorende detailnummer. Deze nummers komen overeen met de file-naam bij de desbetreffende bestandsformaten.

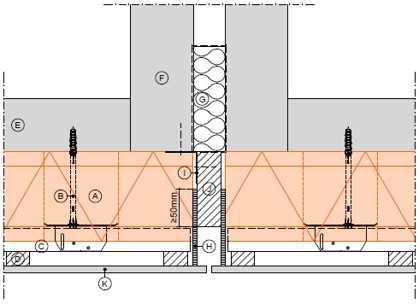

Detailleringsoplossingen WBDBO

WBDBO detail gevelisolatie

Klik op het door u gewenste bestandsformaat en download de principedetails:

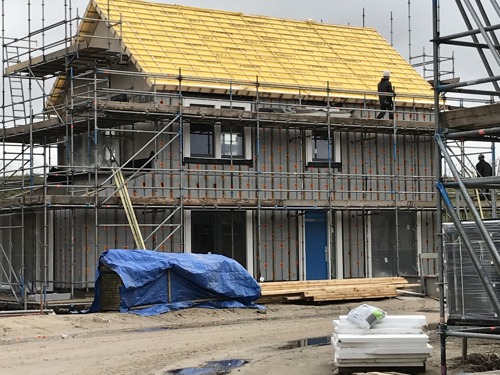

50 woningen Heilaarpark Breda

Doordat SlimFort zeer eenvoudig te monteren is kunnen we in een relatief korte periode een groot aantal m2 gevel isoleren. We lopen zelfs 2 weken voor op planning”.

gevelisolatie SlimFort

Opdrachtgever: Van Wijnen Breda
Verwerker:
VKP Kapelle
Producttoepassing:
SlimFort 4.5

“Vanwege budgettaire redenen zochten wij voor dit project slimme oplossingen”, aldus VKP-projectleider Patrick Sonke.
“De keuze voor SlimFort is ontstaan vanwege de hoge doorloopsnelheid waarmee het systeem te monteren is. Door een goede voorbereiding hebben we een optimale integratie van het SlimFort-systeem in de gevel kunnen realiseren. Zo hebben we bijvoorbeeld vooraf goed nagedacht over praktische details, zoals slimme kozijndetailleringen”.

“SlimFort is zeer eenvoudig te monteren. In een relatief korte periode hebben we een groot aantal m2 gevel geïsoleerd. Op dit moment hebben we de eerste 15 woningen voorzien van het SlimFort-systeem. Door de eenvoudige montagemethode lopen we na al 2 weken voor op de planning!

“Een ander voordeel is dat we met de toepassing van SlimFort bij dit project kunnen kiezen voor een enkel verticaal regelwerk. Hierdoor besparen we enerzijds in arbeid en materiaal, maar kunnen we anderzijds ook een kwalitatief goede gevel afleveren”.

Na het aanbrengen van SlimFort wordt de gevels voorzien van rabatdelen.

Certificaten SlimFort gevelisolatie

De goede prestaties van de SlimFort gevelisolatie is vastgelegd in diverse certificaten voor onder andere duurzaamheid, milieuvriendelijkheid, isolatie-eigenschappen en kwaliteit. Klik op de logo’s van de certificaten voor meer informatie.

Classificatie SlimFort gevelisolatie

Klik op het betreffende logo voor de brandclassificatie:



Rc- en materialenrekentool

Met deze rekentool kunt u snel en eenvoudig de RC-waarde voor uw specifiek project berekenen. Daarnaast biedt de tool ook de mogelijkheid om een specificatie te geven van de benodigde materialen en de daarbij behorende volumes.

Klik op onderstaande button om rechtstreeks naar de Rekentool te gaan.

Retoursysteem Use4ReUse

IsoBouw biedt met het retoursysteem Use4ReUse de mogelijkheid om materiaalrestanten van de door ons geleverde producten weer retour te geven. Wilt u hiervan gebruik maken? Dan kan dat via inzamelzakken of bigbags. Deze zijn te bestellen bij onze afdeling Verkoop.

Bestekteksten en CAD (2D-producttekeningen)

U kunt de 2D producttekeningen downloaden in verschillen bestandsformaten:

Met behulp van onderstaande 2D/3D/BIM-Bestekservice kunt u aan de hand van het volgen van keuzecriteria het gewenst producttype genereren. U kunt vervolgens kiezen voor:

  • De bestektekst (in stabu- en neutraal formaat).
  • 2D/3D Autodesk AutoCAD (dwg).
  • 3D ARKEY / Adomi met ASD (dhg).
  • 2D/3D Drawing Exchange Format (dxf).
  • 3D Autodesk Revit (system family).
  • 3D Autodesk Revit (model family).
  • 3D BIM IFC-formaat (ifc).
Bestekservice openen in nieuw scherm

Veelgestelde vragen

In iedere isolatieplaat zitten 4 metalen beugels. Meestal hoeft de plaat slechts met behulp van 2 metalen beugels (dus 2 kozijnpluggen) bevestigd te worden. Welke?: Zie hierover de uitgebreide info bij het tabblad 'Verwerking'.

De SlimFort platen zijn vochtongevoelig en voorkomen doorslag naar binnen.

In tegenstelling tot traditionele systemen met minerale wol, werkt u met SlimFort niet met houten balken om de isolatie tussen te klemmen. Door de geïntegreerde metalen beugels in SlimFort gevelisolatie plaatst u de isolatieplaten aaneengesloten, zonder houten balken.

Nee, dit hoeft niet omdat de SlimFort isolatieplaten vochtongevoelig zijn. Regen heeft dus geen negatief effect op de prestaties van de isolatieplaat.

De afmeting van het eerste houten regelwerk is 44mm bij 44mm, hierbij bedraagt de maximale stelruimte 24mm. Indien noodzakelijk kan een houten regel van 44mm bij 69mm toegepast worden om de stelruimte te vergroten. De afmeting van het tweede houten regelwerk moet minimaal 28mm bij 45mm zijn.

Als SlimFort gevelisolatie wordt bevestigd sluiten de platen strak aan tegen de primaire draagconstructie. De achterzijde van de platen zijn iets hol. Bij het aandraaien van de bevestigers worden de randen van de isolatieplaat strak tegen de achterconstructie aangesloten. Hierdoor wordt een doorlopende valse luchtspouw achter de isolatieplaten voorkomen.

Door de bevestigingsmethode (metalen beugels) ontstaat er automatisch een minimale ventilatie van 20 mm zonder extra handelingen .

Alle vragen bekijken
