SlimFix Reno+ renovatieplaten

Dakelementen op dragend dakbeschot (renovatie)

De SlimFix Reno+ renovatieplaten zijn specifiek ontworpen om een hellend dak met een dragend dakbeschot van een isolatielaag te voorzien. De renovatieplaten zijn dampopen en hebben een hoog isolerend vermogen dankzij de toepassing van EPSHR. De renovatie-elementen zijn dun en licht met directe voordelen in verwerkingsgemak en minimalisering van de dakopbouwhoogte, een belangrijk aspect bij het na isoleren van een hellend dak.

  • Langszijden voorzien van sponning of messing/groef, geen koudebruggen.
  • 3 ingelijmde tengellatten, constructief sterke renovatieplaten.
  • Gratis gootdetail en-of nokafschuining mogelijk.
  • Zeer geringe diktes vanaf 66 mm.

Vanaf begin 2020 leverbaar in een vernieuwde versie.

  • NIEUW: Rc-waarden t/m 8.0.
  • NIEUW: Leverbaar in projectspecifieke lengte zonder meerprijs.
  • NIEUW: Toplaag met anti-slip noppen > veilig beloopbaar tijdens de montage.
  • NIEUW: Een pur-groef bij hoge Rc-waardes > een luchtdichte aansluiting.
  • NIEUW: Alufolie met kleurbedrukking > voorkomt zonverblinding.

 Dampopen en optimaal isolerende renovatieplaten

  • Dankzij speciale randafwerking een doorlopende isolatieschil.
  • Drie ingelijmde tengellatten, constructief sterk.
  • Gecacheerd met een dampopen aluminiumfolie.
  • Gratis gootdetail en-of nokafschuining mogelijk.

        isolerende renovatieplaten met gratis nokafschuining

  • Minimale opbouwhoogte door zeer geringe diktes vanaf 66 mm.
  • Superieur isolerend EPSHR.
  • Een waterdichte isolatieschil (t/m RC 8.0).
  • Geen stofhinder bij het zagen.
  • Licht van gewicht.
  • Leverbaar op lengtespecificatie.
  • Eenvoudig en snel te verwerken.
  • Ongevoelig voor vocht.
  • Volledig recyclebaar (circulair).
  • Renoveren zonder de woning te hoeven ontruimen.
  • Uitstekende prijs/kwaliteitverhouding.

anti-slip noppen renovatieplaten

Voorzien van anti-slip noppen voor meer veiligheid

Toepassingsgebied

SlimFix Reno+ zijn renovatieplaten voor het na-isoleren van gordingdaken met een dragend dakbeschot bij woningen en utiliteitsgebouwen, afgewerkt met schubvormige bedekking, t/m klimaatklasse 2.

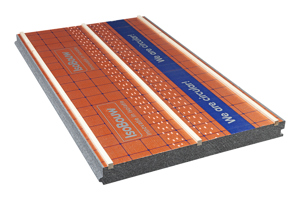

Productsamenstelling SlimFix Reno+ renovatieplaten



                         Type 2.5





                       Types ≥ 3.0

  • Bovenzijde: Gecacheerd met versterkte en dampopen aluminiumfolie met rastermotief en anti-slip noppen, voorzien van 3 constructief ingelijmde houten regels 25 x 30 mm.
  • Isolatiemateriaal: Grijze isolatiekern EPSHR-SE met verhoogd isolerend vermogen. Langszijde uitgevoerd met sponning (type 2.5) of met messing groef (overige types). Vanaf type 5.0 tevens voorzien van een purgoot voor een luchtdichte afwerking.



Optioneel leverbaar met een met een Reno naadprofiel voor een waterdichte aansluiting van de naden.

Assortimentsaanpassing per 1-1-2021

Vanaf 1-1-2021 gelden de nieuwe BENG-eisen en daarmee de nieuwe RC-berekeningen volgens de NTA 8800. Deze aanpassing heeft consequenties voor ons assortiment. Onderstaand geven wij u een overzicht van het assortiment tot einde 2020 (conform 1068) en het assortiment na 1-1-2021 (conform NTA 8800).

Rc-klasse Assortiment tot einde 2020 conform NEN 1068
Type Rc-waarde in m2K/W* Dikte isolatie in mm Dikte element in mm, incl. tengels
2.5 Reno+ 2.5 2,50 66 81
3.0 Reno+ 3.0 3,00 82 97
3.5 Reno+ 3.5 3,52 98 113
4.0 Reno+ 4.0 4,01 114 129
4.5 Reno+ 4.5 4,50 129 144
5.0 Reno+ 5.0 5,03 145 160
6.0 Reno+ 6.0 6,01 177 192
7.0 Reno+ 7.0 7,15 212 227
8.0 Reno+ 8.0 8,00 241 256

*Rc-waarde conform 1068 bij een dakbeschot van 22 mm

Rc-klasse Assortiment vanaf 1-1-2021 conform NTA 8800
Type Rc-waarde in m2K/W* Dikte isolatie in mm Dikte element in mm, incl. tengels
2.5 Reno+ 2.5 2,50 71 86
3.0 Reno+ 3.0 3,19 92 107
3.5 Reno+ 3.5 3,68 107 122
4.0 Reno+ 4.0 4,07 119 134
4.5 Reno+ 4.5 4,58 135 150
5.0 Reno+ 5.0 5,26 156 171
6.3 Reno+ 6.3 6,30 188 203
7.0 Reno+ 7.0 7,07 212 227
8.0 Reno+ 8.0 8,01 241 256

* Rc-waarde met dakbeschot 22 mm (Conform tabel i.4 NTA 8800)

We are circular

IsoBouw levert de Reno-elementen altijd op lengtespecificatie. Dit voorkomt afval op de bouwplaats. Mocht er toch nog materiaal overblijven dan biedt IsoBouw de mogelijkheid om reststukken retour te nemen voor hergebruik. Net zoals voor onze andere producten geldt namelijk dat ook de Reno-elementen volledig recyclebaar zijn.

Renovatieplaten met een uitstekende milieuprestatie

Wetenschappelijk onderzoek heeft aangetoond dat na-isolatie voor het hellend dak met airpop®-isolatie het minst milieubelastend is. Kiezen voor de na-isolatie dakplaten van IsoBouw is daarom de meest verantwoorde keuze: Voor een tevreden opdrachtgever, voor uw portemonnee, én voor het milieu.

milieuscore na-isolatie dakplaten

Renovatieplaten die uw werk verlichten

SlimFix Reno+ renovatieplaten zijn zeer eenvoudig te verwerken. Ze zijn licht in gewicht waardoor ze gemakkelijk op het dak getild kunnen worden. Bovendien kunnen de renovatieplaten fabrieksmatig worden voorzien van arbeidsbesparende voorzieningen zoals een gootdetail en/of nokafschuining. Ter ondersteuning ontvangt u bij aanlevering een verwerkingsvoorschrift.

Tips voor verwerking

  • Voor het aanbrengen van de renovatieplaten de oude panlatten en tengels verwijderen.
  • Voor het opvangen van de afschuifkrachten aan de gootzijde een voetregel aanbrengen in de afmeting 38 br. x 28 h. mm (Rc 2.5) of 65 br. x 45 h. mm (vanaf Rc 3.0).
  • De regel plaatsvast bevestigen aan de onderconstructie.
  • De kopse naden en nok afdichten.

Detailleringsoplossingen

Ga naar het tabblad 'Detailleringen' voor diverse detailleringsoplossingen.



Certificaat SlimFix Reno+ renovatieplaten

Klik op het betreffende logo voor het certificaat:





 De prestatieverklaring (DoP) is vanwege het ontbreken van een geharmoniseerde Europese norm niet noodzakelijk voor dit product.

Detailleringsoplossingen (2D)

Klik op het door u gewenste bestandsformaat en download de principedetails:

In het pdf staan alle principedetails grafisch weergegeven met het daarbij behorende detailnummer. Deze nummers komen overeen met de file-naam bij de desbetreffende bestandsformaten.

Bestekteksten en CAD (2D/3D/BIM-producttekeningen)

Met behulp van onderstaande 2D/3D/BIM-Bestekservice kunt u aan de hand van het volgen van keuzecriteria het gewenst producttype genereren. U kunt vervolgens kiezen voor:

  • De bestektekst (in stabu- en neutraal formaat)
  • 2D/3D Autodesk AutoCAD (dwg).
  • 3D ARKEY / Adomi met ASD (dhg).
  • 2D/3D Drawing Exchange Format (dxf).
  • 3D Autodesk Revit (system family).
  • 3D Autodesk Revit (model family).
  • 3D BIM IFC-formaat (ifc).
Bestekservice openen in nieuw scherm
