SlimFix-XT Prefab daksegmenten

Geprefabriceerde daksegmenten (nieuwbouw)

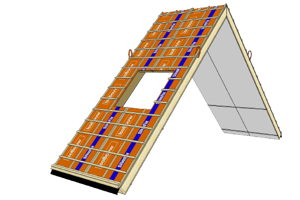

Met de geprefabriceerde dubbelschalige SlimFixXT Prefab daksegmenten kunt u snel en hoogwaardig bouwen met een aanzienlijke besparing van kosten. De daksegmenten, die ook wel prefabdak, scharnierdak of schanierkap worden genoemd, worden projectspecifiek geproduceerd onder optimale omstandigheden en kunnen in zeer korte tijd op het werk geplaatst worden. In één arbeidsgang heeft u een complete dakconstructie, voorzien van een wit afgewerkte binnenzijde en met sparingen t.b.v. dakramen en dakkapellen.

  • Snelle montagetijden van de scharnierkap: besparing van kosten.
  • Professionele projectbegeleiding.
  • Prefab daken met een zeer hoog kwaliteits- en afwerkingsniveau.
  • Compleet maatwerk incl. o.a. sparingen, overstekken, knieschotten etc.

Prefab daksegmenten voor prijsbewust en hoogwaardig bouwen op maat

  • Blijvend hoge isolatiewaarden t/m Rc 7.0 m2K/W.
  • Brandreactieklasse C (eis: D).
  • Geen kromtrekking, krimp en scheurvorming.
  • Beduidend dunner dan traditionele houtskeletbouw prefab kappen.
  • Een buitenplaat die niet kwetsbaar is tijdens de montage en het leggen van de pannen.
  • 100% milieuvriendelijk EPSHR.
  • Het daksegment heeft een stabiele isolatiekern die niet uitzakt.
  • (H)CFK-vrij, vochtbestendig en duurzaam.
  • Een schanierkap met een zeer hoog afwerkingsniveau.
  • Fraaie naadafwerking zonder doppen of schroeven.
  • Hoog wooncomfort door het ontbreken van gordingen en naden in de beplating, waardoor deze makkelijk afgewerkt kan worden.
  • Horizontale aftimmering van de daksparingen -> extra grote lichtinval en grote “sta-hoogte”.
  • Een prefabdak met altijd een esthetisch afgewerkte witte binnenbeplating.
  • De beste milieuclassificatie (DUBOkeur).
  • BIM-gereed
Geprefabriceerde daksegmenten Scharnierkap fabrieksmatig voorzien van sparingen Schanierdak met witte zichtzijde
Snelle montage prefabdak   Projectspecifieke sparingen Altijd met witte zichtzijde

Efficiënt op de bouwplaats

  • Snelle montagetijden van de daksegmenten: Besparing van kosten.
  • Dankzij witte zichtzijde ruwbouw en afwerking in één arbeidsgang.
  • Sparingen compleet inclusief dagstukken: eenvoudige montage van dakramen en -kapellen.
  • Het schanierdak is voorzien van panlatten, nokruiters en gootbeugelplank.
  • Knieschotten worden meegeleverd in dezelfde afwerking.
  • Vaste kopgevel- en gootoverstekken mogelijk (eventueel verjongd): geen losse “rekjes”.
  • Maatwerk: geen bouwafval en geen afvoer van restmaterialen.

Een prefabdak met professionele projectbegeleiding

daksegmenten, scharnierkap, prefabdak projectbegeleiding

IsoBouw garandeert niet alleen de levering van kwalitatief hoogstaande prefab daksegmenten, maar ook een servicegerichte projectafwikkeling van A tot Z. En dit betekent gemak, zekerheid en expertise.

Gemak

Een overzichtelijke en duidelijke communicatie met:

  • Projectgerichte offertes voorzien van element-indelingstekeningen.
  • Nauwkeurige vastlegging van alle materialen en leveringsafspraken.
  • Overzichtelijke montagetekeningen met legplan.
  • Per woningtype een boekje met aansluitdetails.
  • Eén aanspreekpunt.

Zekerheid

  • Professionele begeleiding in de werkvoorbereiding en het logistieke traject.
  • Duidelijke communicatie met effectieve hulpmiddelen voor probleemloze projectafwikkeling.
  • Als eerste in Nederland met hijscertificaat van SKH voor veilig verticaal transport.
  • Levering van KOMO-gecertificeerde producten.

Expertise

  • Grote ervaring van IsoBouw op dakengebied.
  • Ondersteuning van een professioneel projectbureau met eigen constructeurs.

Toepassingsgebied SlimFixXT Prefab schanierkap

Een SlimFixXT Prefab schanierdak is toepasbaar onder met pannen of andere schubvormige bedekking afgewerkte hellende daken van woningen en utiliteitsgebouwen t/m klimaatklasse 2. Voor andere dakbedekkingen geeft IsoBouw projectgericht advies.

Overspanningen

De bereikbare overspanningen van de scharnierkap zijn afhankelijk van veel factoren, o.a. dakdoorbrekingen, dakhelling, belasting en toepassing van een knieschot. Per project maken wij voor u een aparte berekening zodat u altijd verzekerd bent van een optimale en betrouwbare toepassing.

Productsamenstelling SlimFixXT Prefab daksegmenten

  • Bovenplaat: Vochtbestendige houtspaanplaat, klasse V-E1, 8 mm dik, oranje cachering met handige referentiestrepen.
  • Isolatiemateriaal: airpop® isolatiekern EPSHR-SE met verhoogd isolerend vermogen.
  • Onderplaat: Als bovenplaat, echter voorzien van witte zichtzijde en een met glasvezel versterkt Xire®-schild (Xire® Technologie).
  • Langslatten, gootregel en tengellatten: Europees vurenhout.

Overstekken

De toegestane lengte van de overstekken is projectafhankelijk en wordt door IsoBouw in voorkomende gevallen berekend.

Sparingen

Afgetimmerde sparingen in onze daksegmenten zijn mogelijk voor het op de bouwplaats gemakkelijk monteren van de dakramen. Sparingen tot max. 300 mm x 300 mm kunnen worden aangebracht, mits de ribben niet worden beschadigd. Grotere sparingen in overleg met de constructeur.

Brandveiligheid

Een dakconstructie met SlimFixXT Prefab daksegmenten hebben een weerstand tegen branddoorslag en brandoverslag van meer dan zestig minuten. Met een brandreactieklasse C voldoet een SlimFixXT Prefab scharnierdak ruimschoots aan de eis van het Bouwbesluit.

Bij rookgasafvoeren een mantelbuis toepassen waarvan de buitenkant niet warmer kan worden dan 90oC.

Geluid

  • Overlangsgeluid: Alle typen voldoen aan de eis van Ilu;k≥ -5 dB voor zolders.
  • Buitengeluid: Alle typen voldoen ruim aan de eisen van wering buitenlawaai.



Binnen recordtijd een compleet dak dankzij geprefabriceerde scharnierkappen

SlimFixXT Prefab daksegmenten zijn zeer eenvoudig en snel te verwerken. Hier ligt dan ook het grootste voordeel van een prefabdak, of scharnierkap. Met enkele kraanbewegingen kan binnen mum van tijd een complete dakconstructie gemonteerd worden. Om u daarbij te helpen worden bij aanlevering verwerkingsvoorschriften en een legplan meegeleverd.

Tips voor verwerking

  • De aanvoer van de daksegmenten / scharnierkappen geschiedt volgens een vooraf overeengekomen leveringsschema.
  • Voor een efficiënte montage is onder bepaalde voorwaarden een ‘evenaar’ beschikbaar.
  • De daksegmenten zijn voorzien van een gecertificeerde hijsvoorziening.
  • De daksegmenten bevestigen op vooraf aangebrachte muurplaten c.q. oplegregels.
  • Bij toepassing van een dragend knieschot het knieschot zo snel mogelijk plaatsen na de montage van het daksegment.
  • Pannenbedekking pas na plaatsing knieschot.

Bekijk de video voor een stapsgewijze montage-instructie van onze prefab daksegmenten

Detailleringsoplossingen

Ga naar het tabblad '2D/3D/'BIM/Bestek' voor diverse detailleringsoplossingen.

Certificaten SlimFixXT Prefab daksegmenten

Klik op het logo voor het betreffende certificaat



Efectis testrapport 2012-Efectis-R0288.



Leverbaar onder:





Prestatieverklaring (DoP): Vanwege het ontbreken van een geharmoniseerde Europese norm niet noodzakelijk voor dit product.

Detailleringsoplossingen (2D)

Klik op het door u gewenste bestandsformaat en download de principedetails:

In het pdf staan alle principedetails grafisch weergegeven met het daarbij behorende detailnummer. Deze nummers komen overeen met de file-naam bij de desbetreffende bestandsformaten.

Bestekteksten en CAD (2D/3D/BIM-producttekeningen)

Met behulp van onderstaande 2D/3D/BIM-Bestekservice kunt u aan de hand van het volgen van keuzecriteria het gewenst producttype genereren. U kunt vervolgens kiezen voor:

  • De bestektekst (in stabu- en neutraal formaat)
  • 2D/3D Autodesk AutoCAD (dwg).
  • 3D ARKEY / Adomi met ASD (dhg).
  • 2D/3D Drawing Exchange Format (dxf).
  • 3D Autodesk Revit (system family).
  • 3D Autodesk Revit (model family).
  • 3D BIM IFC-formaat (ifc).
Bestekservice openen in nieuw scherm

Schakel de hulp in van IsoBouw!

IsoBouw is naast leverancier ook expert in isolatie-vraagstukken. Neem contact op om te ontdekken hoe IsoBouw u kan helpen:
