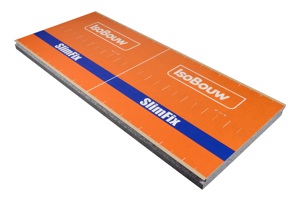

SlimFix Spoor dakisolatieplaten

Dakisolatieplaten voor sporendaken (renovatie)

SlimFix Spoor dakisolatieplaten zijn speciaal ontwikkeld voor het isoleren van sporenkappen. Dankzij de gepatenteerde overlappende randafwerking (t/m RC 5.0) en de luchtdichte én waterkerende profielen ((RC 5.5 en hoger) is SlimFix Spoor onverslaanbaar in kwaliteit en verwerkingsgemak. De randafwerking bij alle types zorgt voor een gegarandeerde afwatering van het hellende dak, zonder aanvullende werkzaamheden. Een waterkerende folie is overbodig en langsnaden hoeven niet met pur afgedicht te worden. Een schuin dak isoleren met SlimFix Spoor dakplaten is daarom uw beste garantie op een optimaal geïsoleerde sporenkap.

  • Een zelfzoekende randafwerking (bij RC t/m 5.0) = eenvoudige montage.
  • Een luchtdichte en waterkerende aansluiting bij RC 5.5 en hoger.
  • Een gegarandeerde afwatering.
  • Dakisolatieplaten met een vlakke bovenzijde, zonder schubvorming.

Dé dakisolatieplaten voor een geïsoleerde en waterdichte sporenkap

Bij de dakisolatieplaten t/m RC 5.0:

  • Een gegarandeerde afwatering door overlappende randafwerking.
  • De sponning voorkomt isolatielekken.
  • Zelfzoekende randafwerking = eenvoudige montage.

naadloze aansluiting dakisolatieplaten

NIEUW! NIEUW! NIEUW!

Dakisolatieplaten met een Rc van 5.5, 6.0 en 7.0

IsoBouw heeft het assortiment SlimFix Spoor dakisolatieplaten uitgebreid met de RC-waarden 5.5, 6.0 en 7.0. Nieuw zijn ook de SlimFix Spoor aansluitprofielen. Het SlimFix Spoor profiel is speciaal ontwikkeld voor de toepassing bij deze hogere RC-waarden. Het pvc-profiel wordt geplaatst in de langsnaden aan de panzijde. Zonder extra handelingen zorgt het voor een luchtdichte en afwaterende isolatieschil. Softstrips op het profiel sluiten de overgang tussen twee elementen naadloos af. Het afdekprofiel aan de binnenzijde doet hetzelfde. Het resultaat: Zowel aan de binnen- als de buitenzijde een perfecte luchtdichte aansluiting.

aansluiting dakisolatieplaten

  • Een luchtdichte aansluiting.

luchtdichte dakisolatieplaten

  • Een gegarandeerde afwatering.

waterkerende dakisolatieplaten

  • Eenvoudig en snel te monteren.
  • Op aanvraag ook leverbaar voor nieuwbouw (XT-versie).

Voor alle types geldt:

  • Een afwatering zonder de noodzaak de langsnaden af te dichten of af te plakken.
  • Dakelementen met een vlakke bovenzijde, zonder schubvorming.
  • Een harde, goed beloopbare, bovenzijde.
  • Dankzij EPSHR hoge isolatiewaarden met extreem dunne panelen.
  • Dunne en lichte dakisolatieplaten = meer verwerkingsgemak.
  • Een beperkte opbouwhoogte = eenvoudige realisatie van aansluitingen.
  • Ongevoelig voor vocht en duurzaam.
  • Makkelijk op maat te zagen zonder gezondheidsschadelijke stofhinder.
  • Voorzien van handige referentiestrepen voor een snelle bevestiging op de sporen.
  • Een schuin dak isoleren met een esthetisch afgewerkte binnenzijde.
  • Uitstekende prijs/kwaliteit verhouding.

Toepassingsgebied

SlimFix Spoor dakisolatieplaten zijn isolerende en waterkerende elementen voor toepassing op sporenkapconstructies van hellende daken van woningen en utiliteitsgebouwen t/m klimaatklasse 2. De isolatieplaten kunnen worden afgewerkt met pannen of andere schubvormige bedekking. Toepassing is bij een sporenafstand van maximaal 650 mm h.o.h. (bij grotere overspanningen overleg met IsoBouw) en bij een hellingshoek van het dak van meer dan 20°.

Productsamenstelling SlimFix Spoor dakisolatieplaten

Een schuin dak isoleren doe je met SlimFix Spoor dakisolatieplaten

  • Bovenplaat: Vochtbestendige houtspaanplaat, klasse V-E1, 3 mm dik, oranje cachering met handige referentiestrepen.
  • Isolatiemateriaal: EPSHR-SE met verhoogd isolerend vermogen.
  • Onderplaat: Als bovenplaat, echter voorzien van witte zichtzijde.
  • Randafwerking bij types t/m Rc 5.0: Langszijde voorzien van een zelfzoekende waterdicht afsluitende randafwerking, met sponning en overlappende beplating.
  • Randafwerking bij types met een Rc-waarde van 5.5 of hoger: Langszijde voorbereid voor de toepassing van het luchtdichte én afwaterende SlimFix Spoor profiel.

SlimFix Spoor profielsysteem bij Rc 5.5 of hoger

aansluiting dakisolatieplaten

Voor de dakisolatieplaten met een Rc van 5.5 of hoger levert IsoBouw een innovatief en gepatenteerd SlimFix Spoor profiel. Deze profielen worden automatisch meegeleverd als u SlimFix Spoor met deze hoge Rc-waarden bestelt. De naadprofielen worden bij alle types toegepast.



SlimFix Spoor profiel                                              Naadprofiel

aansluitprofiel SlimFix Spoor

  1. Oranje flexibele strips voor een luchtdichte (1a+1b) en waterdichte (1b) aansluiting van de dakisolatieplaten.
  2. Weerhaken met zoeker voor een perfecte passing en en snelle verwerking.
  3. Witte flexibele strips voor een luchtdichte aansluiting van de elementnaden.

Brandveilig een schuin dak isoleren

Dakconstructies met SlimFix Spoor dakisolatieplaten hebben een weerstand tegen branddoorslag en brandoverslag van meer dan zestig minuten. SlimFix Spoor voldoet daarmee ruimschoots aan de eis van het Bouwbesluit.

Geluid

Met SlimFix Spoor dakelementen (Rw 26) wordt voldaan aan alle geldende eisen van geluidwering bij vrijstaande woningen.
Eis: bij ‘onbenoemde ruimten’ (zolders) geen eisen, bij ‘verblijfsgebieden’ (slaapkamers) geldt een GA;k-waarde van minimaal 20 dB(A). Bij geschakelde woningen geeft IsoBouw projectspecifiek advies.

Milieuvriendelijke dakisolatieplaten

Wetenschappelijk onderzoek heeft aangetoond dat airpop®-isolatiesystemen het minst milieubelastend zijn. Hiermee behoren niet alleen onze prestaties op het gebied van kwaliteit en prijs tot de beste in de markt maar ook op het gebied van duurzaamheid. Wilt u op een duurzame wijze een schuin dak isoleren dan is kiezen voor onze dakisolatieplaten de meest verantwoorde keuze: Voor een tevreden opdrachtgever, voor uw portemonnee, én voor het milieu.

duurzaam een schuin dak isoleren met SlimFix Spoor dakisolatieplaten

Eenvoudig verwerkbare dakisolatieplaten voor sporenkappen

Dankzij het lichte gewicht en de unieke onderlinge aansluiting zijn de SlimFix Spoor dakisolatieplaten snel en eenvoudig te verwerken. Bij levering ontvangt u een verwerkingsvoorschrift.

Tips voor verwerking

  • De dakisolatieplaten kunnen handmatig getransporteerd worden.
  • Het kunststof naadprofiel en het SlimFort Spoor profiel (bij types met Rc 5.5 of hoger) altijd vóór de montage aanbrengen.
  • Het spoorelement bij handmatig transport omgekeerd (dus met de witte kant naar boven) over de sporen naar boven schuiven; daarna kantelen.
  • Op de sporen een houten lat plaatsen als aanslag voor het eerste element en voor het opvangen van de afschuifkrachten.
  • Na plaatsing van alle dakisolatieplaten, tengels plaatsen en beide fixeren met schroefdraadnagels.

Detailleringsoplossingen

Ga naar het tabblad '2D/3D/'BIM/Bestek' voor diverse detailleringsoplossingen.

Certificaten SlimFix Spoor dakisolatieplaten

Klik op het betreffende logo voor het certificaat:



Erkend SKH aansluitdocument BouwBesluit





De prestatieverklaring (DoP) is vanwege het ontbreken van een geharmoniseerde Europese norm niet noodzakelijk voor dit product.



Detailleringsoplossingen (2D)

Klik op het door u gewenste bestandsformaat en download de principedetails:

In het pdf staan alle principedetails grafisch weergegeven met het daarbij behorende detailnummer. Deze nummers komen overeen met de file-naam bij de desbetreffende bestandsformaten.

Bestekteksten en CAD (2D/3D/BIM-producttekeningen)

Met behulp van onderstaande 2D/3D/BIM-Bestekservice kunt u aan de hand van het volgen van keuzecriteria het gewenst producttype genereren. U kunt vervolgens kiezen voor:

  • De bestektekst (in stabu- en neutraal formaat)
  • 2D/3D Autodesk AutoCAD (dwg).
  • 3D ARKEY / Adomi met ASD (dhg).
  • 2D/3D Drawing Exchange Format (dxf).
  • 3D Autodesk Revit (system family).
  • 3D Autodesk Revit (model family).
  • 3D BIM IFC-formaat (ifc).
Bestekservice openen in nieuw scherm

Veelgestelde vragen

De werkende breedte van het SlimFix Spoor element is afhankelijk van de Rc-waarde. Bij de Rc-waarden t/m 5.0 is dit 995 mm. Bij de hogere Rc-waarden is de werkende breedte 1020 mm.

De witte zichtzijde van SlimFix Spoor dakisolatieplaten is RAL 9016 zijdeglans.
